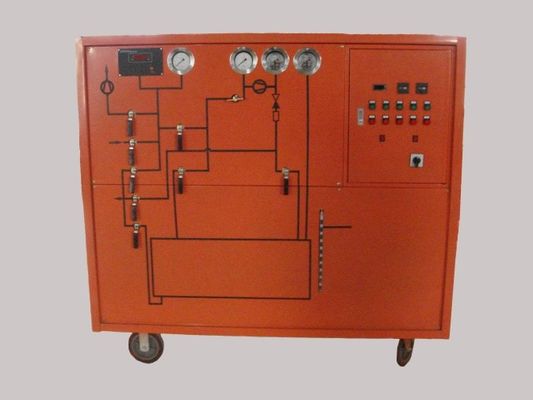

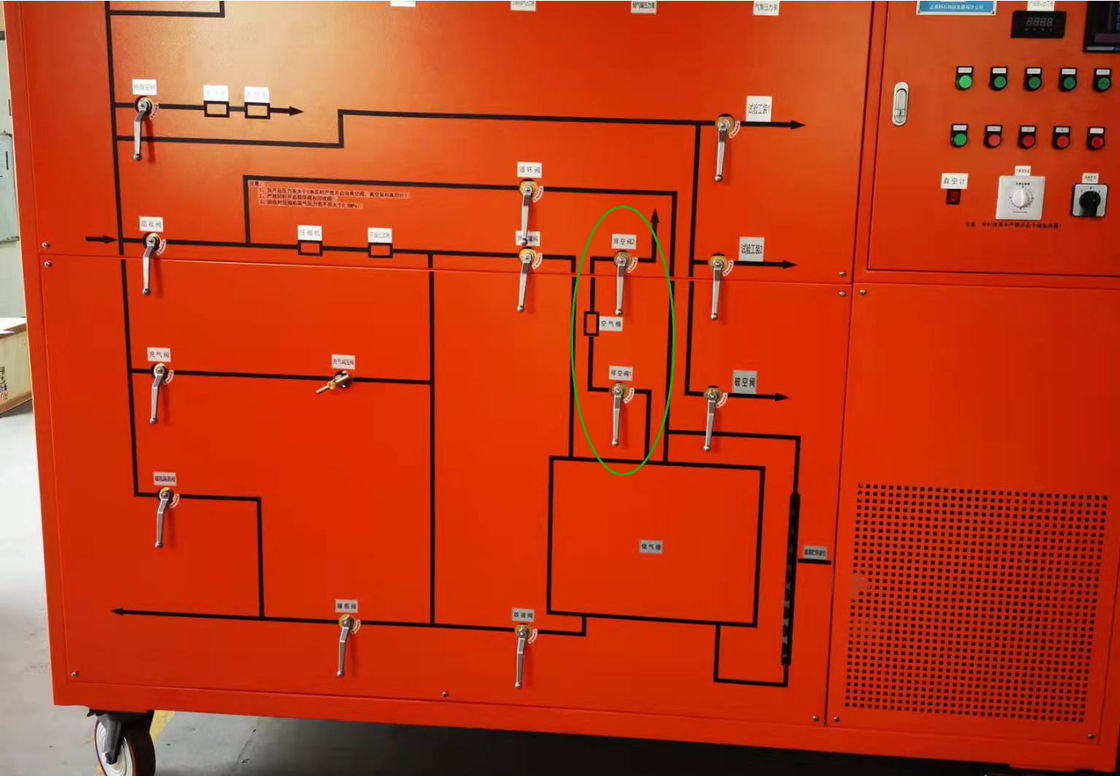

Funzionamento manuale, dispositivo di recupero SF6 di base,compressore da 36 m3/h

Funzionamento manuale, dispositivo di recupero SF6 di base, tensione di lavoro trifase 380V 50Hz

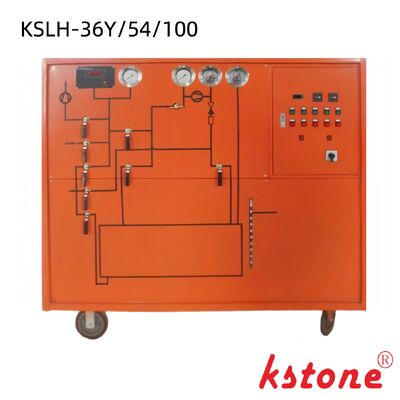

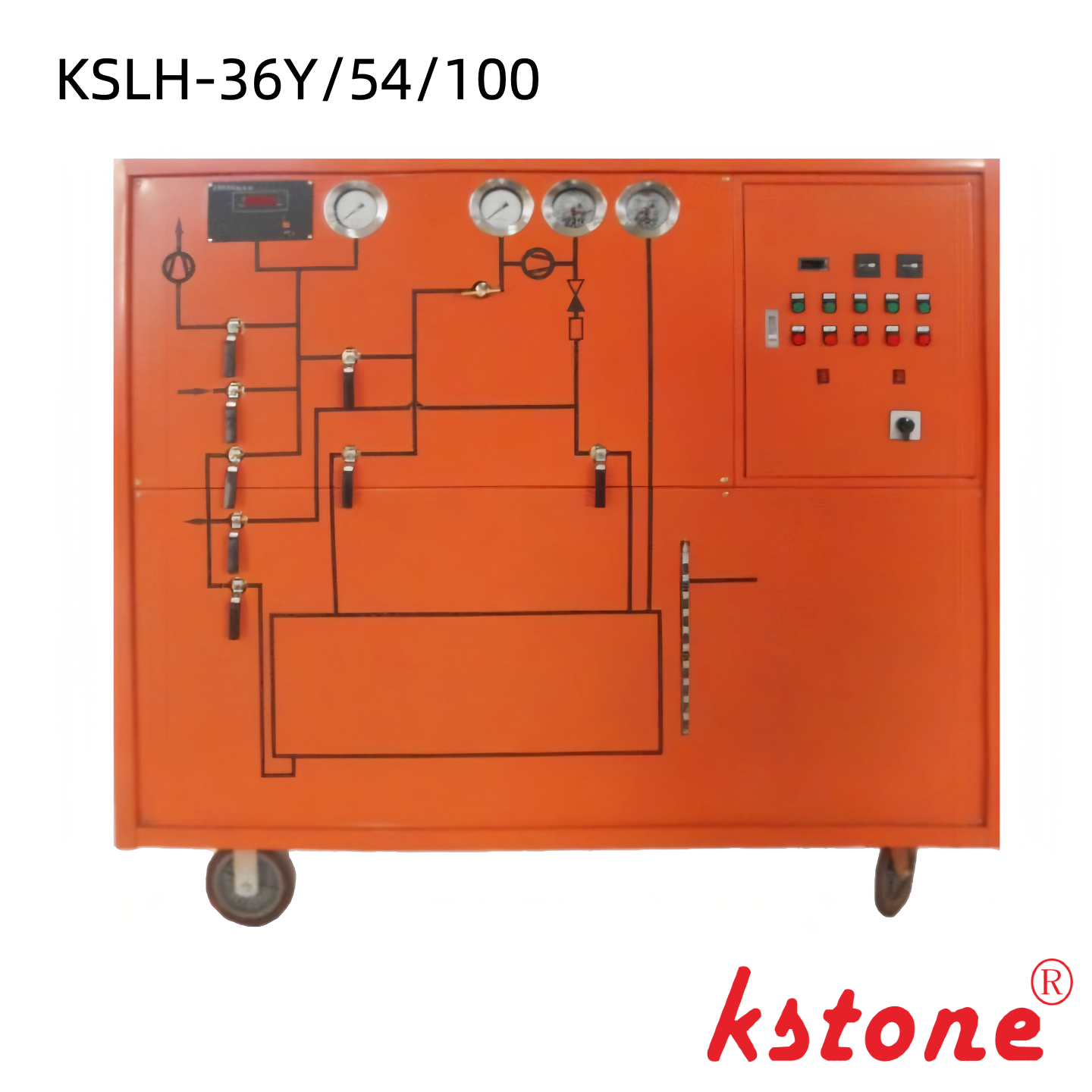

KSLH-36Y54100

Principali parametri tecnici di prestazione
1. Parametri delle prestazioni del dispositivo
Tipo: congelato liquefatto, raffreddato ad aria, mobile spinto a mano
Temperatura dell'ambiente di lavoro -10 °C-40 °C
Pressione iniziale (MPa) 0.8
Pressione finale di recupero (MPa) ≤ 0.053
Tempo necessario per 1 m3 di volume (h/m3) * ≤ 0.5
Pressione iniziale (Pa) ≤ 133
Pressione finale di gonfiamento (MPa) 0.7
Tempo necessario per un volume di 1 m3 (h/m3) ≤ 0.2
L'aspiramento da 0,1 MPa a 133 Pa richiede tempo (h/m3) * * ≤ 1.0
Vaso finale (Pa) ≤ 10
Vaso mantenuto a 133 Pa per 24 ore con un valore di aumento (Pa) ≤ 400
Tasso di perdita annuale ≤ 1%
Contenuto di umidità SF6 dopo il riciclo (PPM/V) * * * ≤ 60
Purezza del gas e contenuto di olio (PPM/G) ≤ 10
Metodo di conservazione: liquido
Pressione di stoccaggio (MPa) 8
Capacità (L) 100
Capacità di stoccaggio del gas (kg) 100
Metodo di rigenerazione del filtro di asciugatura: rigenerazione per attivazione del riscaldamento a vuoto
Sistema di alimentazione trifase a quattro fili 3 Φ 380V 50Hz
Potenza totale (kW) ≤ 10
Rumore dB (A) ≤ 75

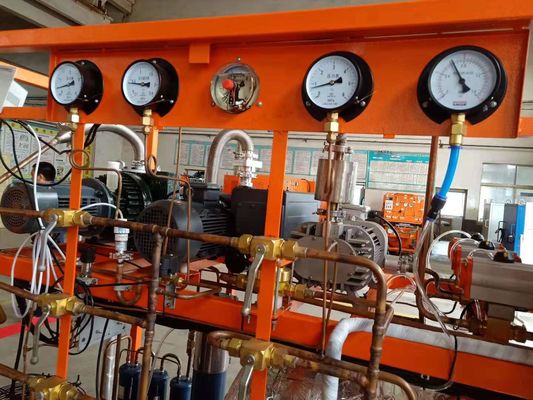

2Parametri di prestazione dei principali componenti
Forma semicollegata
Dislocamento teorico m3/h 36
Pressione massima degli scarichi MPa 3.5
Pressione di scarico ammissibile MPa 3.0
Compressore SF6
Pressione di aspirazione minima ammissibile KPa 53
Pressione di aspirazione massima ammissibile MPa 1.0
Temperatura massima degli scarichi 130 °C
Potenza kW 2.2
Fornitura di alimentazione 3 Φ 380V 50Hz
Tasso di estrazione L/s 15
Pompa a vuoto vuoto ultimo Pa ≤ 15
Olio lubrificante HD25 olio frigorifero
Potenza kW 2.2
Fornitura di alimentazione 3 Φ 380V 50Hz
Contenitori di categoria 2
Pressione di progetto MPa 8
Temperatura di progettazione del contenitore 45 °C
Capacità del contenitore L 100
Capacità di stoccaggio del contenitore di stoccaggio kg 100

Parametri di trasporto

Scatola di legno per la fumigazione
Dimensioni: 1600 * 1000 * 1200
Peso lordo: 650 kg
