Sistema di gestione del gas SF6 ad alta capacità progettato per il recupero, lo stoccaggio, il pompaggio a vuoto, il riempimento e il trattamento

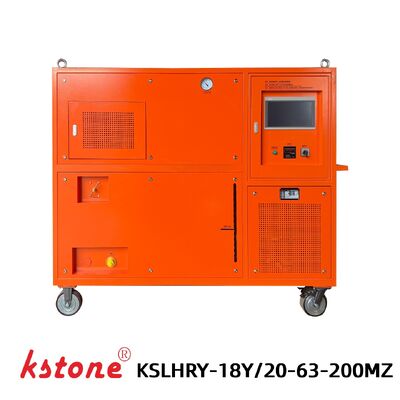

KSLHRY-18Y/20-63-200MZ ((415V) SF6 Dispositivo di recupero del gas

Sistema di recupero del gas SF6 ad alta pressione con serbatoio di stoccaggio da 600L

IlKSTONE KSLHRY-18Y/20-63-200MZ(415V) Dispositivo di recupero del gas SF6è un sistema pesante di trattamento del gas SF6 progettato per il recupero, lo stoccaggio, il pompaggio a vuoto, il riempimento e il trattamento dell'esafluoruro di zolfo (SF6) dal GIS,altri apparecchi elettrici con isolamento SF6.

Utilizzando unmetodo di recupero per liquefazione ad alta pressione, il sistema compressa SF6 ad alta pressione e lo trasforma in liquido per un'efficiente conservazione.sistema di filtrazione e sistema di asciugatura in un'unità mobile.

ConControllo touch-screen PLC, raffreddamento dell'aria e capacità di stoccaggio di 600L, questo sistema di recupero del gas SF6 è adatto ai produttori di apparecchiature elettriche, sottostazioni,utilizzatori di energia elettrica e applicazioni di manutenzione SF6 che richiedono la movimentazione di gas ad alta capacità.

Caratteristiche chiave

Recupero da liquefazione ad alta pressione

Il compressore SF6 utilizza la tecnologia di liquefazione ad alta pressione per convertire lo SF6 recuperato in forma liquida per un'efficiente conservazione e riempimento delle bombole.

Capacità di stoccaggio SF6 600L

L'integrazioneContenitore di stoccaggio da 600Lsupporta lo stoccaggio di SF6 sia a gas che a liquido e fornisce una capacità sufficiente per le operazioni di recupero di SF6 su larga scala.

Manipolazione di gas SF6 multifunzione

Un sistema integra:

• Ricupero di gas SF6
• Immagazzinamento di gas SF6
• Pompaggio a vuoto
• Riempimento a gas SF6
• Riempimento della bombola SF6
• Filtrazione del gas
• Asciugatura a gas

Controllo automatico PLC

L'interfaccia touch-screen PLC fornisce un sistema di controllo intuitivo con modalità di funzionamento dedicate per il pompaggio a vuoto, il recupero, il riempimento e il riempimento delle bombole.

Sistema di asciugatura auto-regenerativa

Il filtro di asciugatura incorporato utilizzariscaldamento a vuoto attivazione rigenerazione, che consente di rigenerare il sistema di asciugatura per un funzionamento ripetuto.

Progettazione ad aria refrigerata e mobile

Il sistema utilizza il raffreddamento ad aria e non richiede una fonte di acqua esterna, rendendolo adatto per le operazioni di servizio sul campo e di manutenzione.

SF6 Trattamento dei gas

Durante il processo di recupero, il sistema integrato di filtrazione e asciugatura aiuta a rimuovere l'umidità e le sostanze nocive.particelle solidedal gas SF6 recuperato.

Funzioni principali

SF6 Recupero e stoccaggio del gas

Il sistema recupera il gas SF6 dalle apparecchiature elettriche e lo immagazzina nel serbatoio di stoccaggio integrato da 600L. La liquefazione ad alta pressione migliora l'efficienza dello stoccaggio.

Pompaggio a vuoto

Una pompa a vuoto dedicata è prevista per evacuare le apparecchiature elettriche SF6 prima del riempimento o della messa in servizio del gas.

SF6 Riempimento di gas

L'SF6 immagazzinato può essere trasferito di nuovo all'apparecchiatura di commutazione attraverso il sistema di riempimento.

SF6 Riempimento della bombola

Il compressore ad alta pressione consente di trasferire SF6 recuperato in bombole esterne di SF6.

Il riempimento delle bombole SF6 è un'operazione tecnica che deve essere eseguita solo da personale addestrato secondo le procedure di sicurezza applicabili.

Filtrazione e asciugatura

Il circuito di recupero incorpora filtrazione e un sistema di asciugatura rigenerativa per aiutare a mantenere la qualità dello SF6 recuperato durante la manipolazione.

Specifiche tecniche

Parametro	Specificità
Modello	KSLHRY-18Y/20-63-200MZ ((415V)
Tipo	Liquefazione ad alta pressione, raffreddata ad aria, mobile
Temperatura ambiente	-10°C a 40°C
Pressione iniziale di recupero	≤ 10 bar
Pressione finale di recupero	≤ 0 MPa
Riempire la pressione iniziale	≤ 133 Pa
Riempire la pressione finale	≤ 10 bar
Il vuoto finale	≤ 2 × 10−3 mbar
Tasso di fuga annuale	≤ 0,5%
Umidità recuperata SF6	≤ 60 ppm/V
Contenuto di olio SF6 recuperato	0 ppm
Modalità di conservazione	Gas / liquido
Pressione del serbatoio di stoccaggio	50 bar
Volume del serbatoio di stoccaggio	600 litri
Capacità di stoccaggio di liquidi	600 kg
Metodo di liquefazione	Liquefazione ad alta pressione
Regenerazione del filtro di asciugatura	Rigenerazione di attivazione del riscaldamento a vuoto
Fornitore di energia	3 fasi, 415V, 50Hz
Potenza totale	≤ 15 kW
Livello di rumore	≤ 75 dB (A)
Peso dell'apparecchiatura	≤ 600 kg

Compressore SF6

Parametro	Specificità
Tipo di compressore	Pistoli raffreddati ad aria
Dislocamento teorico	6 m3/h
Pressione massima di scarico	30 bar
Pressione di scarico ammissibile	28 bar
Pressione di aspirazione minima ammissibile	50 mbar
Pressione di aspirazione massima ammissibile	5 bar
Temperatura massima degli scarichi	130°C
Potenza del compressore	2.2 kW

Pompa a vuoto

Parametro	Specificità
Velocità di pompaggio	40 m3/h
Il vuoto finale	≤ 0,1 mbar
Potenza	2.2 kW

Serbatoio di stoccaggio

Parametro	Specificità
Categoria dei contenitori	Tipo II
Pressione di progettazione	39 bar
Temperatura di progetto	100°C
Volume	600 litri
Capacità di stoccaggio di liquidi	600 kg

Principio di funzionamento

Il KSLHRY-18Y/20-63-200MZ ((415V) combina unCompressore SF6, pompa a vuoto, recipiente di stoccaggio, sistema di filtrazione, sistema di asciugatura, valvole e strumenti di misura.

Durante il recupero di SF6, il compressore aumenta la pressione del gas recuperato.il gas è liquefatto a alta pressione e immagazzinato in un serbatoio da 600L.

Allo stesso tempo, il sistema di filtrazione e asciugatura aiuta a rimuovereumidità e particelle solidedurante la manipolazione del gas.

Il sistema può quindi utilizzare lo SF6 immagazzinato per riempire il gas o trasferire lo SF6 in bombole esterne attraverso il circuito di riempimento ad alta pressione.

Controllo automatico PLC

Il sistema di controllo touch-screen PLC fornisce modalità operative dedicate per le diverse procedure di movimentazione del SF6.

Il KSLHRY-18Y/20-63-200MZ ((415V) è adatto per la movimentazione di gas SF6 durante:

• Installazione e messa in servizio dei SIG
• Manutenzione dei SIG
• Servizio degli interruttori SF6
• Manutenzione delle sottostazioni
• Fabbricazione di apparecchiature elettriche SF6
• Ricupero e stoccaggio di gas SF6
• Riempimento della bombola SF6
• Sostituzione e riparazione di apparecchiature elettriche

È particolarmente adatto per applicazioni che richiedonofunzioni di stoccaggio SF6 di grande capacità e di gestione completa del gas.

Il pacchetto standard comprende:

• 1 × SF6 Dispositivo di recupero del gas
• 1 × Manuale dell'utente
• 1 × Certificato di conformità
• 1 × 5 m tubo a treccia a doppio strato di filo d'acciaio con connettore auto sigillatore DN20 e connettore cilindrico a sfera
• 1 × 10 m tubo di gomma intrecciato a filo d'acciaio a doppio strato con connettori auto-siccanti DN20
• 10 × M27 × 1,5 guarnizioni di tenuta
• 10 × M36 × 2 guarnizioni di tenuta
• 1 × M36 × 2 filato femminile a M27 × 1,5 filato maschio
• 1 × chiave inglese
• 1 × Copertura impermeabile

I tubi, i connettori e gli adattatori possono anche essere personalizzati in base al GIS, all'interfaccia di interruttore o all'interfaccia dell'attrezzatura SF6 del cliente.

KSTONE è specializzata inattrezzature per il recupero, la manipolazione, la prova e il trattamento dei gas SF6per applicazioni di trasmissione e distribuzione di energia.

I nostri sistemi di recupero del gas SF6 sono progettati per diverse capacità di attrezzature e requisiti operativi, dalle unità di recupero portatili ai sistemi di servizio automatici SF6 di grande capacità.

Per i progetti che richiedono configurazioni personalizzate, KSTONE può fornire soluzioni basate su:

• Capacità di gas SF6
• Velocità di recupero
• Volume del serbatoio di stoccaggio
• Fornitore di alimentazione
• Requisiti di vuoto
• Requisiti per il riempimento del gas
• Interfacce SIG e interruttori
• Funzionamento automatico o manuale

Contattare KSTONE per discutere i requisiti di recupero del gas SF6.

Per una soluzione completa di movimentazione del gas SF6, potresti essere interessato anche a:

SF6 Sistemi di recupero del gas
Esplorare le diverse configurazioni di recupero, aspirazione, riempimento e stoccaggio.

Analisti di gas SF6
Misurare la purezza, l'umidità e i prodotti di decomposizione di SF6 dopo la manutenzione o il recupero del gas.

Detettori di perdite SF6
individuare le perdite di SF6 da GIS, interruttori, valvole e altre apparecchiature SF6.

SF6 Sistemi di pompaggio a vuoto
Soluzioni di vuoto dedicate per l'evacuazione di apparecchiature elettriche SF6.

SF6/N2 attrezzature per la miscelazione e la ricarica dei gas
Per applicazioni che richiedono una miscelazione e un riempimento controllati di gas SF6/N2.

È progettato per il recupero, lo stoccaggio, l'aspirapolvere, il riempimento e la manipolazione di gas SF6 da GIS, interruttori e altre apparecchiature elettriche isolate da SF6.

Il sistema è dotato di unSerbatoio di 600Lcon una capacità di stoccaggio di liquidi dichiarata fino a 600 kg.

Il sistema utilizza il compressore ad alta pressione SF6 per trasferire SF6 recuperato in bombole esterne.

No, usa un...raffreddato ad ariaprogettato e non richiede una fonte di acqua esterna.

Sì, il sistema utilizza il controllo touch-screen PLC e fornisce modalità di funzionamento automatiche per il pompaggio a vuoto, il recupero, il riempimento e il riempimento delle bombole.

Sì, i tubi, gli adattatori e i connettori possono essere configurati in base al GIS o all'interfaccia di interruttore del cliente.

La configurazione standard utilizzaFornitore di alimentazione a 3 fasi 415V, 50 Hz.

Cerco unSistema di recupero del gas 600L SF6per la manutenzione dei SIG, la manutenzione degli interruttori o le applicazioni delle sottostazioni?

Inviaci la tensione dell'apparecchiatura, la quantità di gas SF6, la capacità di stoccaggio richiesta, l'alimentazione e l'interfaccia di connessione.KSTONE può raccomandare una configurazione di recupero e gestione del gas SF6 adatta per la vostra applicazione.

Modello: KSLHRY-18Y/20-63-200MZ ((415V)

Contatta KSTONE per le specifiche tecniche, il preventivo e la configurazione personalizzata.
