KSLH-6WYTO3Z

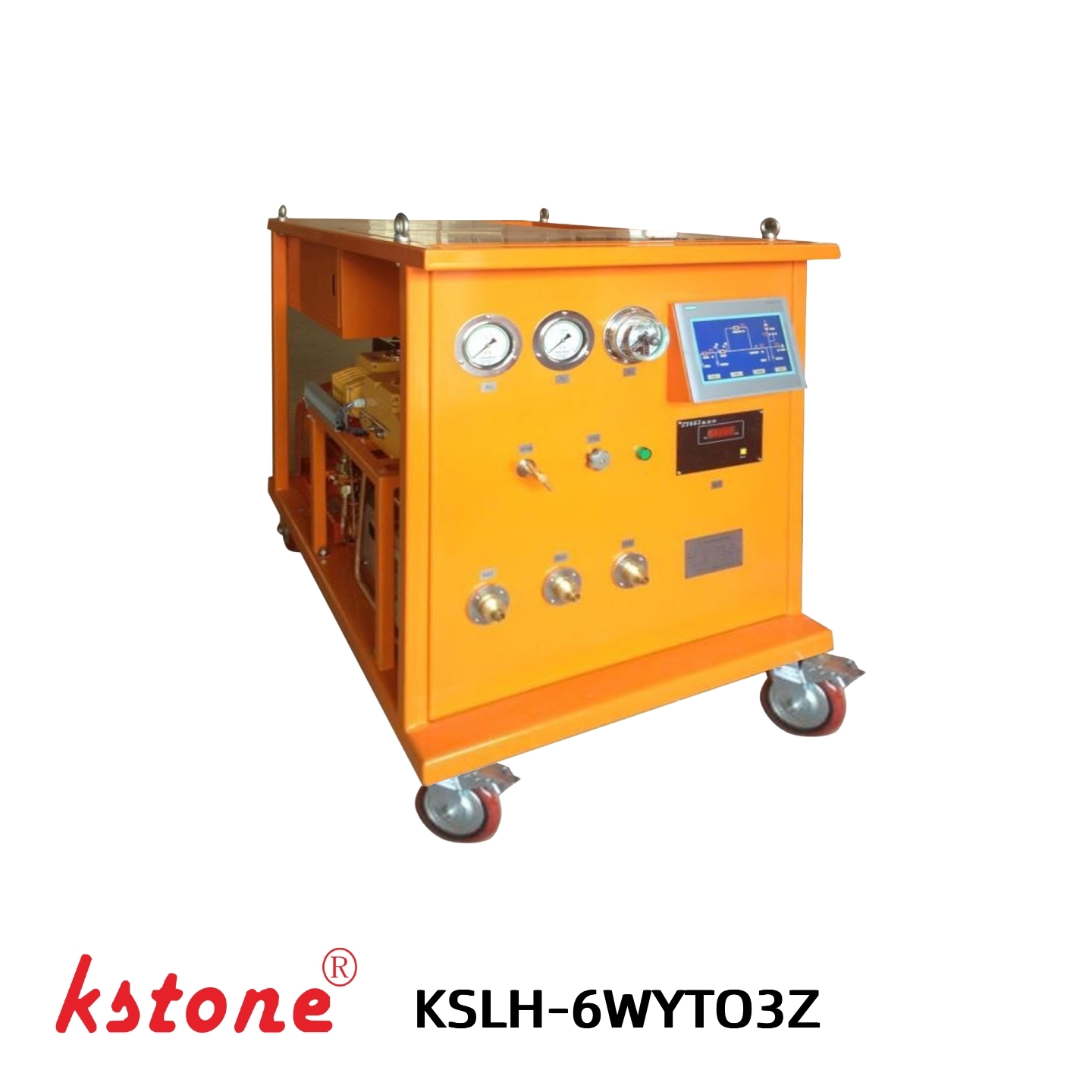

Sistema di recupero, aspiratura e riempimento del gas SF6 completamente automatico

Liquefazione ad alta pressione · Compressore senza olio · Controllo automatico PLC · Asciugatura e filtrazione rigenerativa

IlKSLH-6WYTO3Z Sistema di recupero, aspiraggio e riempimento del gas SF6 completamente automaticoè un'unità mobile di movimentazione del gas SF6 progettata per il recupero, la liquefazione ad alta pressione, l'evacuazione sotto vuoto e il riempimento del gas SF6 utilizzato nei GIS,altri apparecchi elettrici con isolamento SF6.

Il sistema combina unaCompressore SF6 senza olio da 6 m3/h, tecnologia di liquefazione ad alta pressione,Pompa a vuoto da 25 m3/h, asciugatura e filtrazione rigenerativa, un touchscreen PLC da 10 pollici e un sistema di pesatura esterno in un'unità integrata.

Con controllo completamente automatico, funzionamento raffreddato ad aria e progettazione di carrello mobile, KSLH-6WYTO3Z è adatto sia ai produttori di apparecchiature elettriche che alle applicazioni di manutenzione e manutenzione SF6 in loco.

Caratteristiche chiave

Controllo PLC completamente automatico

Il KSLH-6WYTO3Z è dotato di unPLC touchscreen da 10 polliciper il controllo e il monitoraggio centralizzati.

Il touchscreen visualizza il processo operativo e i parametri chiave, aiutando gli operatori a gestire il recupero del SF6, l'evacuazione del vuoto e le operazioni di riempimento con meno intervento manuale.

• PLC touchscreen da 10 pollici
• Controllo automatico dei processi
• Visualizzazione dello stato di funzionamento in tempo reale
• Impostazione e monitoraggio dei parametri
• Indicazione della pressione in mbar e bar

Liquefazione ad alta pressione SF6

Il sistema utilizza unprogettazione di liquefazione ad alta pressionerecuperare il gas SF6 e liquefarlo per un'efficiente conservazione in una bombola esterna.

La pressione massima di scarico del compressore SF6 senza olio raggiunge50 bar, fornendo una pressione sufficiente per la liquefazione ad alta pressione di SF6.

SF6 gas → compressione → filtrazione e asciugatura → liquefazione ad alta pressione → cilindro di stoccaggio

Compressore SF6 senza olio

Il sistema utilizza uncompressore SF6 senza oliocon uno spostamento teorico di6 m3/hcon una tensione di scarico massima di50 bar.

Il progetto di compressione senza olio aiuta a evitare che l'olio lubrificante entri nel circuito del gas SF6 durante il recupero.

Questo è particolarmente adatto per le applicazioni in cui è importante mantenere la qualità del gas SF6 recuperato.

Asciugatura e filtrazione rigenerativa

Un sistema integrato di asciugatura e filtrazione contribuisce a ridurrecontaminazione da umidità e particolatodurante il recupero del gas SF6.

Il filtro di asciugatura utilizzariscaldamento a vuoto attivazione rigenerazione, permettendo di rigenerare e riutilizzare il filtro.

Il sistema è progettato per ottenere un livello di umidità recuperata SF6 pari a:

≤ 60 ppm/V

Sistema di pesatura esterno

Il sistema di pesatura esterno fornisce una gamma di pesatura di0 ¢ 120 kg.

Gli operatori possono monitorare il peso del cilindro direttamente attraverso il touchscreen e utilizzare:

• Pesatura di tari
• Visualizzazione del peso in tempo reale
• Disattivazione automatica

Ciò consente all'operatore di controllare la quantità di gas SF6 trasferita durante il riempimento e aiuta a prevenire il sovraffollamento.

Evacuazione a vuoto profondo

Il sistema è dotato di unPompa a vuoto da 25 m3/hcon un vuoto ultimo di≤ 1 mbar.

Il sistema a vuoto può essere utilizzato per evacuare aria e umidità dalle apparecchiature SF6 prima del riempimento del gas.

Il vuoto ultimo specificato del sistema di vuoto globale può raggiungere:

≤1 mbar

Progettazione a raffreddamento atmosferico e mobile

KSLH-6WYTO3Z adotta unaprogetto raffreddato ad aria, eliminando la necessità di una fonte esterna di acqua di raffreddamento.

La struttura del carrello mobile è dotata di ruote girevoli e fisse per un comodo movimento e posizionamento durante il servizio sul campo.

Questo rende il sistema adatto a:

• Manutenzione delle sottostazioni
• Servizi GIS
• Manutenzione degli interruttori
• Ricupero di gas sul campo SF6
• Installazione di apparecchiature elettriche

Cos'è un sistema di recupero del gas SF6?

UnSistema di recupero del gas SF6apparecchiature specializzate utilizzate per recuperare, immagazzinare e riutilizzare in modo sicuro l'esafluoruro di zolfo (SF6) proveniente da apparecchiature elettriche durante la manutenzione, l'installazione e la manutenzione.

SF6 è ampiamente utilizzato come isolante e come mezzo di estinzione dell'arco in:

• Dispositivi di commutazione isolati a gas (GIS)
• Interruttori SF6
• Linee isolanti a gas (GIL)
• Apparecchiature elettriche ad alta tensione
• Apparecchiature delle sottostazioni

Durante la manutenzione, il gas SF6 deve essere recuperato piuttosto che rilasciato direttamente nell'atmosfera.

Un sistema completo di movimentazione del gas SF6 può eseguire diverse operazioni essenziali, tra cui:

Recupero → filtrazione e asciugatura → liquefazione → stoccaggio → evacuazione sotto vuoto → ricarica

Il KSLH-6WYTO3Z integra queste funzioni fondamentali in un unico sistema mobile.

Come funziona KSLH-6WYTO3Z

1. SF6 Recupero di gas

Il gas SF6 viene estratto dalle apparecchiature elettriche e trasferito al sistema di recupero.

IlCompressore SF6 senza olio da 6 m3/hcomprime il gas recuperato.

2. Asciugatura e filtrazione

Durante il processo di recupero, il gas passa attraverso il sistema integrato di asciugatura e filtrazione.

Il sistema aiuta a rimuovere:

• Acqua di mare
• Particelle solide

Il filtro di asciugatura rigenerativa può essere attivato mediante riscaldamento sotto vuoto per un uso ripetuto.

3. Liquefazione ad alta pressione

Il gas SF6 compresso viene ulteriormente pressurizzato per la liquefazione ad alta pressione.

Il SF6 liquefatto può quindi essere trasferito in una bombola di stoccaggio esterna.

4Evacuazione sotto vuoto.

Dopo la manutenzione o prima del riempimento, il sistema a vuoto evacua l'aria e i gas residui dalle apparecchiature elettriche.

La pompa a vuoto fornisce una velocità di pompaggio di:

25 m3/h

con un vuoto ultimo di:

≤ 1 mbar

5. SF6 Riempimento di gas

Dopo l'evacuazione dell'apparecchiatura, il gas SF6 può essere trasferito dalla bombola di stoccaggio all'apparecchiatura elettrica.

Il sistema di pesatura esterno controlla continuamente il peso del cilindro.

La funzione di spegnimento automatico può interrompere il processo di riempimento secondo le condizioni di funzionamento prestabilite.

Specifiche tecniche

Specifiche dei principali componenti

Controllo e monitoraggio

PLC touchscreen da 10 pollici

Il touchscreen PLC integrato da 10 pollici fornisce un'interfaccia centralizzata per il funzionamento e il monitoraggio del sistema di movimentazione del gas SF6.

Interfaccia principale

L'interfaccia principale fornisce una panoramica del processo operativo e dello stato del sistema.

Interfaccia delle impostazioni

L'interfaccia di impostazione consente agli operatori di configurare i parametri operativi e le funzioni di controllo.

Pagina dell'operazione

La pagina di funzionamento fornisce informazioni in tempo reale durante il recupero, l'evacuazione e il riempimento di SF6.

Applicazioni

Manutenzione dei SIG

Il KSLH-6WYTO3Z può essere utilizzato per il recupero del gas SF6, l'evacuazione del vuoto e il riempimento durante l'ispezione e la manutenzione del GIS.

SF6 Servizio degli interruttori

Il sistema supporta le operazioni di recupero e riempimento di SF6 durante la manutenzione e la manutenzione degli interruttori.

Manutenzione della sottostazione

La progettazione mobile raffreddata ad aria rende l'unità adatta per la movimentazione sul posto del gas SF6 nelle sottostazioni.

Installazione di apparecchiature elettriche

Il sistema a vuoto può evacuare aria e gas residui prima del riempimento di SF6 durante l'installazione e la messa in servizio.

SF6 Immagazzinamento e riciclaggio del gas

Il SF6 recuperato può essere liquefatto a alta pressione e trasferito in bombole esterne per la conservazione temporanea e il successivo riutilizzo.

KSLH-6WYTO3Z contro DILO Piccolo L030R02

Un'alternativa pratica DILO per il trattamento del gas SF6

Cerchi un'alternativa DILO Piccolo L030R02?
Il KSLH-6WYTO3Z fornisce una soluzione integrata comparabile per il recupero, la liquefazione, l'evacuazione e il riempimento del gas SF6,offrendo un compressore senza olio di maggiore capacità e un touchscreen PLC da 10 pollici con funzionamento completamente automatico.

KSTONE fornisce configurazioni flessibili per i clienti in cerca di un'alternativa ai carrelli di servizio DILO SF6, inclusa la capacità del compressore personalizzata, la configurazione dei cilindri di stoccaggio,Funzioni di alimentazione e controllo.

Accessori standard

DN8 SF6 Tubo di riempimento

• Lunghezza: 3 m
• Connessione: G5/8
• Un'estremità progettata per il collegamento alla bombola SF6

DN20 Tubo ad alta pressione

• Quantità: 2 pezzi
• Lunghezza: 5 m ciascuno
• DN20

Manuale operativo

• Manuale d'uso in inglese
• Manuale d'uso cinese

Progettato per il servizio SF6 in loco

Il KSLH-6WYTO3Z combina le principali funzioni necessarie per la manutenzione delle apparecchiature SF6 in un'unità mobile integrata.

Ripresa

Recupero efficiente del gas SF6 dalle apparecchiature elettriche.

Filtrazione e asciugatura

Riduzione dell'umidità e della contaminazione da particolato durante il recupero del gas.

L'acido di potassio

Liquefazione ad alta pressione per un efficiente stoccaggio di SF6.

Aspiratori

Evacuazione a vuoto profondo prima del riempimento di SF6.

Riempimento

Riempimento SF6 controllato con pesatura esterna della bombola.

Perché scegliere KSTONE KSLH-6WYTO3Z?

01. Compressione SF6 senza olio

Aiuta a ridurre al minimo la contaminazione da olio nel circuito del gas SF6.

02. Liquefazione ad alta pressione

Consente un recupero e una liquefazione efficienti del gas SF6 per lo stoccaggio.

03. Filtro di asciugatura rigenerativa

La rigenerazione mediante riscaldamento sotto vuoto consente l'uso ripetuto del filtro di asciugatura.

04Funzionamento completamente automatico.

Il controllo basato su PLC semplifica le operazioni di recupero, aspiratura e riempimento di SF6.

05. Pesatura integrata

Sistema di pesatura esterno da 120 kg con funzioni di tarea e di spegnimento automatico.

06. Disegno raffreddato ad aria

Non è richiesta alcuna fonte esterna di acqua di raffreddamento.

07. Struttura mobile

Le ruote girevoli e fisse facilitano il movimento e il posizionamento durante il servizio di campo.

08Funzioni di servizio SF6 integrate

Il recupero, l'essiccazione e la filtrazione, la liquefazione, l'evacuazione del vuoto e il riempimento sono integrati in un unico sistema.

Flusso di lavoro tipico del servizio SF6

01

Collegare al sistema l'apparecchiatura SF6 e la bombola di stoccaggio.

↓

02

Recuperare il gas SF6 utilizzando il compressore senza olio.

↓

03 Filtro e asciugatura

Ridurre l'umidità e la contaminazione da particolato.

↓

04 Liquefy & Store

Liquidificare l'SF6 recuperato sotto alta pressione e trasferirlo nella bombola di stoccaggio.

↓

05 Vacuum

Evacuare l'attrezzatura elettrica prima di ricaricare.

↓

06 ️ Riempimento

Riempire il gas SF6 monitorando il peso della bombola attraverso il sistema di pesatura esterno.

Domande frequenti

Per che cosa si usa KSLH-6WYTO3Z?

KSLH-6WYTO3Z è un sistema di trattamento del gas SF6 completamente automatico progettato per il recupero del gas SF6, la liquefazione ad alta pressione, l'evacuazione del vuoto e il riempimento del GIS,altri apparecchi elettrici con isolamento SF6.

Il compressore SF6 è privo di olio?

Il sistema utilizza un sistema dedicatoCompressore SF6 senza olio da 6 m3/hcon una pressione di scarico massima di 50 bar.

Il sistema richiede acqua di raffreddamento?

N. KSLH-6WYTO3Z utilizza un progetto raffreddato ad aria e non richiede una fonte esterna di acqua di raffreddamento.

Il sistema puo' smettere automaticamente di riempirsi?

Il sistema di pesatura esterno da 120 kg supporta la pesatura della tara e lo spegnimento automatico.

Qual è la capacità della pompa a vuoto?

La pompa a vuoto ha una velocità di pompaggio di25 m3/he un vuoto definitivo di≤ 1 mbar.

Il filtro di asciugatura può essere rigenerato?

Il filtro di asciugatura utilizzariscaldamento a vuoto attivazione rigenerazione, consentendo la rigenerazione e l'uso ripetuti.

Quali gas può gestire il sistema?

KSLH-6WYTO3Z è specificamente progettato perApplicazioni per il trattamento dei gas SF6.

Il sistema può essere personalizzato?

KSTONE fornisce soluzioni personalizzate per la manipolazione del gas SF6 in base alla configurazione dell'apparecchiatura, ai requisiti delle bombole di stoccaggio, all'alimentazione e alle condizioni di applicazione.

Chiedi un preventivo per KSLH-6WYTO3Z

Cerco unsistema di recupero del gas SF6 completamente automaticoper la manutenzione di SIG, interruttori o sottostazioni?

KSTONE può fornire apparecchiature di recupero, aspiratura e riempimento di gas SF6 con configurazioni personalizzate in base alla vostra applicazione.

Contatta KSTONE per le specifiche tecniche, le offerte e le opzioni di personalizzazione.
