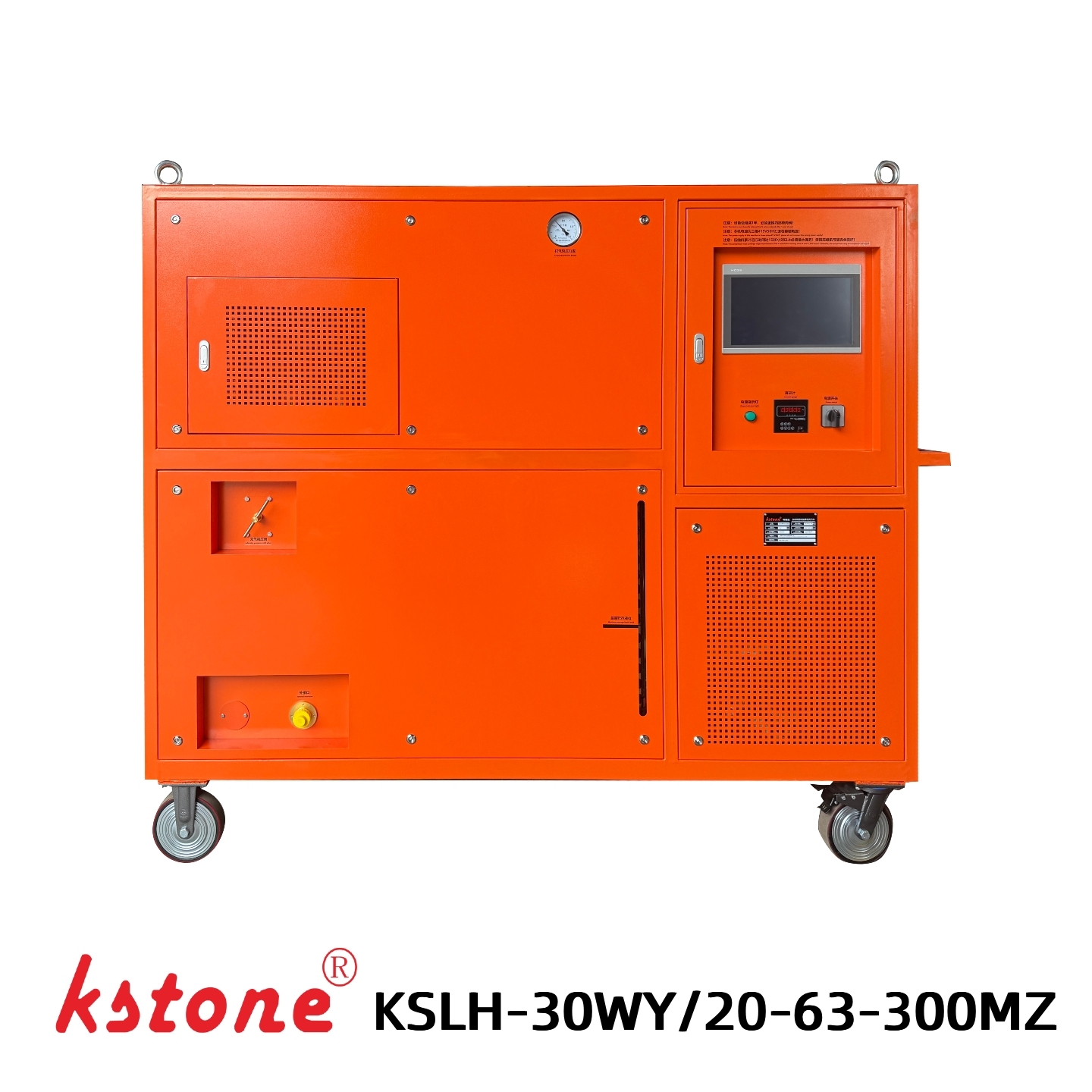

Carrello di servizio SF6 completamente automatico per recupero, aspirazione e carica
| Luogo di origine | Shangai |
|---|---|
| Marca | KSTONE |
| Certificazione | ISO-9001 |
| Numero di modello | KSLH-30WY/20-63-300MZ |
| Documento | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | $40000-$50000 |
| Imballaggi particolari | contenitore di cartone della scatola di legno |
| Tempi di consegna | 45 giorni |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 100 unità all'anno |
Dettagli
| Pressione iniziale di recupero | 0,8MPa | Pressione finale di recupero | ≤1kPa |
|---|---|---|---|
| Tempo di recupero per 1 m³ | ≤0,3 h/m³ | Vuoto definitivo | ≤10 Pa |
| Ritenzione del vuoto | Aumento ≤400 Pa dopo 24 h da 133 Pa | Volume del serbatoio di stoccaggio | 300 L |
| Evidenziare | Carrello di servizio SF6 completamente automatico,Sistema di recupero SF6 con aspirazione,Carrello di carica SF6 per servizio |
||
Descrizione di prodotto
Carrello di servizio completamente automatico per SF₆ per recupero, vuoto, carica e scarico – KSLH-30WY/20-63-300MZ
Sistema integrato di recupero, vuoto, carica, stoccaggio e essiccazione gas SF₆ con serbatoio di stoccaggio da 300 L
Panoramica del prodotto
Il carrello di servizio completamente automatico per SF₆ KSLH-30WY/20-63-300MZ è un sistema integrato di gestione del gas SF₆ progettato per il recupero, il vuoto, la carica, lo stoccaggio, il riempimento di bombole e l'essiccazione del gas SF₆ durante la produzione, l'installazione, la messa in servizio e la manutenzione di apparecchiature elettriche isolate in SF₆.
Il sistema adotta un principio di liquefazione ad alta pressione. Durante il recupero di SF₆, il gas viene compresso a una pressione più elevata e liquefatto per uno stoccaggio o un trasferimento efficiente in bombole di gas. Un sistema di filtrazione e essiccazione integrato aiuta a rimuovere umidità e contaminanti dal gas SF₆ recuperato.
Dotato di un sistema di controllo PLC con touchscreen, il carrello di servizio offre modalità operative automatiche per il vuoto, il recupero di SF₆, la carica bilanciata e la carica assistita da compressore. Il flusso del processo e lo stato operativo possono essere visualizzati direttamente sul touchscreen, semplificando l'operazione e riducendo l'intervento manuale.
Il sistema utilizza un design raffreddato ad aria e una configurazione mobile a spinta manuale, consentendo l'operatività senza una fonte d'acqua esterna.
Con un serbatoio di stoccaggio da 300 L, un compressore SF₆ da 30 m³/h e una pompa per vuoto da 63 m³/h, il KSLH-30WY/20-63-300MZ è adatto per applicazioni professionali di gestione del gas SF₆ che coinvolgono GIS, interruttori e altre apparecchiature elettriche isolate in SF₆.
Caratteristiche principali
Controllo PLC completamente automatico
Il sistema di controllo PLC integrato fornisce modalità operative automatiche per vuoto, recupero, carica bilanciata e carica assistita da compressore. Il flusso del processo e i parametri operativi sono visualizzati sul touchscreen.
Liquefazione SF₆ ad alta pressione
Il sistema utilizza la tecnologia di liquefazione ad alta pressione per convertire il gas SF₆ recuperato in liquido per uno stoccaggio efficiente, migliorando l'efficienza di recupero e riducendo i requisiti di volume di stoccaggio.
Recupero, vuoto e carica SF₆ integrati
Un carrello di servizio combina molteplici funzioni essenziali di gestione SF₆, tra cui recupero gas, evacuazione vuoto, carica, stoccaggio e riempimento bombole.
Serbatoio di stoccaggio SF₆ da 300 L
Il serbatoio di stoccaggio integrato ha un volume nominale di 300 L e una capacità di stoccaggio di SF₆ liquido fino a 300 kg, fornendo stoccaggio a bordo durante le operazioni di servizio.
Sistema di vuoto ad alta capacità
Il sistema è dotato di una pompa per vuoto da 63 m³/h con un vuoto finale ≤10 Pa per l'evacuazione di apparecchiature elettriche in SF₆ prima della carica del gas.
Essiccazione e purificazione del gas
Un sistema di filtrazione ed essiccazione è incorporato nel processo di recupero SF₆. Il filtro a setto auto-rigenerante utilizza rigenerazione con attivazione a riscaldamento sotto vuoto, contribuendo a mantenere le prestazioni di essiccazione del sistema.
Design mobile raffreddato ad aria
La configurazione raffreddata ad aria elimina la necessità di una fonte d'acqua esterna. La struttura mobile a spinta manuale consente di spostare comodamente il carrello di servizio nelle aree di servizio e manutenzione.
Funzioni principali
- Recupero gas SF₆ completamente automatico
- Evacuazione vuoto SF₆
- Carica gas SF₆
- Carica a pressione bilanciata
- Carica potenziata da compressore
- Stoccaggio gas SF₆
- Riempimento bombole SF₆
- Filtrazione gas SF₆
- Essiccazione gas SF₆
- Purificazione gas SF₆
- Filtrazione a setto auto-rigenerante
- Controllo PLC con touchscreen
Applicazioni
Il KSLH-30WY/20-63-300MZ è progettato per operazioni di gestione del gas SF₆ associate alla produzione, installazione, messa in servizio e manutenzione di apparecchiature elettriche.
Manutenzione GIS
Il sistema può essere utilizzato per recuperare SF₆ prima della manutenzione GIS ed evacuare l'apparecchiatura prima di riempirla con gas SF₆.
Interruttori automatici SF₆
Adatto per recupero, vuoto e carica gas SF₆ durante l'installazione, la manutenzione e la revisione degli interruttori automatici.
Produzione di apparecchiature elettriche SF₆
Le funzioni integrate di recupero, vuoto e carica rendono il sistema adatto alla gestione del gas SF₆ durante la produzione e l'assemblaggio di apparecchiature elettriche isolate in SF₆.
Installazione e messa in servizio di apparecchiature
Il carrello di servizio può essere utilizzato per l'evacuazione sotto vuoto e il riempimento di SF₆ durante l'installazione e la messa in servizio di GIS e altre apparecchiature isolate in SF₆.
Recupero e stoccaggio gas SF₆
L'SF₆ recuperato può essere liquefatto e stoccato nel serbatoio di stoccaggio integrato da 300 L o trasferito in bombole di gas.
Riutilizzo e trattamento gas SF₆
Il sistema di filtrazione ed essiccazione aiuta a condizionare il gas SF₆ recuperato prima dello stoccaggio o riutilizzo successivo, a seconda della qualità del gas e dei requisiti dell'applicazione.
Specifiche tecniche
Prestazioni del sistema
| Parametro | Specifiche |
|---|---|
| Modello | KSLH-30WY/20-63-300MZ |
| Tipo di sistema | Completamente automatico, liquefazione ad alta pressione, raffreddato ad aria, mobile |
| Temperatura ambiente operativa | -10°C a 40°C |
| Pressione iniziale di recupero | 0,8 MPa |
| Pressione finale di recupero | ≤1 kPa |
| Tempo di recupero per 1 m³ | ≤0,3 h/m³ |
| Pressione iniziale di carica | ≤133 Pa |
| Pressione finale di carica | 0,7 MPa |
| Tempo di carica per 1 m³ | ≤0,15 h/m³ |
| Tempo di vuoto | ≤0,45 h/m³ da 0,1 MPa a 133 Pa |
| Vuoto finale | ≤10 Pa |
| Mantenimento del vuoto | Aumento ≤400 Pa dopo 24 ore da 133 Pa |
| Tasso di perdita annuale | ≤0,5% |
| Contenuto di umidità SF₆ recuperato | ≤60 ppm/V |
| Metodo di stoccaggio | Liquido |
| Pressione di stoccaggio | 3,9 MPa |
| Volume serbatoio di stoccaggio | 300 L |
| Capacità di stoccaggio liquido | 300 kg |
| Metodo di liquefazione | Liquefazione ad alta pressione |
| Rigenerazione setto | Attivazione a riscaldamento sotto vuoto |
| Alimentazione | trifase, 4 fili, 415 V, 50 Hz |
| Potenza totale | ≤18 kW |
| Livello di rumore | ≤75 dB(A) |
| Peso dell'attrezzatura | ≤1.000 kg |
Compressore SF₆
Il KSLH-30WY/20-63-300MZ è dotato di un compressore SF₆ semi-ermetico raffreddato ad aria progettato per il recupero e la liquefazione SF₆ ad alta pressione.
| Parametro | Specifiche |
|---|---|
| Tipo di compressore | Semi-ermetico, raffreddato ad aria |
| Cilindrata teorica | 30 m³/h |
| Pressione massima di scarico | 5 MPa |
| Pressione di scarico ammissibile | 4,7 MPa |
| Pressione di aspirazione minima ammissibile | 53 kPa |
| Pressione di aspirazione massima ammissibile | 0,3 MPa |
| Temperatura massima di scarico | 130°C |
| Potenza | 11 kW |
| Alimentazione | trifase, 415 V, 50 Hz |
Sistema di pompaggio del vuoto
Il sistema incorpora un sistema di pompaggio del vuoto ad alta capacità per l'evacuazione di apparecchiature elettriche in SF₆ prima della carica del gas.
| Parametro | Specifiche |
|---|---|
| Velocità di pompaggio | 63 m³/h |
| Vuoto finale | ≤10 Pa |
| Olio lubrificante | PRO100 |
| Potenza | 2,2 kW |
| Alimentazione | trifase, 415 V, 50 Hz |
Pompa per vuoto senza olio
È incorporata nel sistema una pompa per vuoto senza olio aggiuntiva.
| Parametro | Specifiche |
|---|---|
| Velocità di pompaggio | 20 m³/h |
| Vuoto finale | ≤10 Pa |
| Olio lubrificante | Nessuno |
| Potenza | 3 kW |
| Alimentazione | trifase, 415 V, 50 Hz |
Serbatoio di stoccaggio SF₆
Il serbatoio di stoccaggio integrato consente di stoccare l'SF₆ recuperato in forma liquida dopo il processo di liquefazione ad alta pressione.
| Parametro | Specifiche |
|---|---|
| Categoria serbatoio | Classe II |
| Pressione di progetto | 3,9 MPa |
| Materiale | Acciaio al carbonio |
| Temperatura di progetto | 100°C |
| Volume serbatoio di stoccaggio | 300 L |
| Capacità di stoccaggio | 300 kg |
Principio di funzionamento
Il KSLH-30WY/20-63-300MZ combina un compressore SF₆, un sistema di pompaggio del vuoto, un serbatoio di stoccaggio, un sistema di filtrazione ed essiccazione, valvole e strumenti di misurazione in un unico carrello di servizio integrato.
Durante il recupero SF₆, il compressore aspira il gas SF₆ dall'apparecchiatura elettrica e lo comprime ad alta pressione. In base alle caratteristiche pressione-temperatura dell'SF₆, il gas compresso viene liquefatto e trasferito nel serbatoio di stoccaggio o in una bombola di gas collegata.
Durante il processo di recupero, il sistema di filtrazione ed essiccazione aiuta a rimuovere umidità e contaminanti particellari dal gas SF₆ recuperato.
Per la vuoto, il sistema di pompaggio del vuoto evacua aria e gas residui dall'apparecchiatura elettrica prima della carica di SF₆.
Per la carica, il sistema fornisce due modalità di carica automatica:
- Carica bilanciata utilizzando la pressione del serbatoio di stoccaggio
- Carica potenziata da compressore per applicazioni che richiedono una pressione di carica maggiore
Questa configurazione integrata consente a un unico carrello di servizio di eseguire le principali operazioni di gestione del gas SF₆ richieste durante la manutenzione delle apparecchiature elettriche.
Modalità operative automatiche
Il sistema di controllo PLC fornisce quattro modalità operative automatiche principali.
Vuoto
Il sistema di vuoto evacua l'apparecchiatura elettrica collegata al livello di vuoto richiesto prima della carica di SF₆.
Recupero SF₆
Il gas SF₆ viene recuperato dall'apparecchiatura elettrica collegata e liquefatto per lo stoccaggio.
Carica bilanciata
L'SF₆ viene caricato nell'apparecchiatura elettrica utilizzando la pressione disponibile nel serbatoio di stoccaggio.
Carica potenziata da compressore
Il compressore SF₆ fornisce pressione aggiuntiva durante la carica quando la pressione del serbatoio di stoccaggio da sola non è sufficiente.
Sistema di controllo
L'interfaccia touchscreen PLC fornisce una chiara visualizzazione del flusso del processo di sistema e dello stato operativo.
I parametri operativi regolabili includono:
- Valore di arresto vuoto
- Ritardo arresto vuoto
- Impostazione protezione compressore
- Impostazione terminazione carica
- Ritardo terminazione carica
- Impostazione terminazione recupero
- Ritardo terminazione recupero
Il sistema fornisce anche un'interfaccia operativa manuale per il controllo individuale di valvole e componenti quando necessario.
Sistema di filtrazione ed essiccazione gas SF₆
Il KSLH-30WY/20-63-300MZ include un sistema di filtrazione ed essiccazione per il condizionamento del gas SF₆ recuperato.
Il sistema utilizza un filtro a setto auto-rigenerante. Il setto può essere rigenerato tramite attivazione a riscaldamento sotto vuoto, riducendo la necessità di sostituzioni frequenti del mezzo essiccante.
Il contenuto di umidità specificato dell'SF₆ recuperato è ≤60 ppm/V nelle condizioni di prova dichiarate.
Accessori standard
| N. | Nome e specifiche | Unità | Quantità |
|---|---|---|---|
| 1 | Carrello di recupero, vuoto e carica completamente automatico | Set | 1 |
| 2 | Manuale utente | Copia | 1 |
| 3 | Certificato di conformità | Copia | 1 |
| 4 | Tubo flessibile in gomma intrecciato con filo d'acciaio a doppio strato M27×1,5×5(m), un'estremità con connettore per bombola con valvola a sfera, un'estremità con connettore autosigillante DN20 | Pezzo | 1 |
| 5 | Tubo flessibile in gomma intrecciato con filo d'acciaio a doppio strato M27×1,5×10(m), entrambe le estremità con connettori autosigillanti DN20 | Pezzo | 1 |
| 6 | Guarnizione di tenuta M36×2 | Pz | 5 |
| 7 | Guarnizione di tenuta M27×1,5 | Pz | 10 |
| 8 | Cavo di alimentazione | m | 10 |
Nota: I tubi flessibili di collegamento, i connettori e gli adattatori possono essere personalizzati in base alle apparecchiature elettriche in SF₆ e alle interfacce delle bombole di gas del cliente.
Perché scegliere KSLH-30WY/20-63-300MZ?
Un sistema per il servizio completo di SF₆
Recupero, vuoto, carica, stoccaggio, riempimento bombole, filtrazione e essiccazione sono integrati in un unico carrello di servizio mobile.
Funzionamento automatico
Il sistema di controllo PLC semplifica il funzionamento di complessi processi di gestione SF₆ e consente agli utenti di selezionare diverse modalità operative automatiche.
Recupero SF₆ ad alta efficienza
Il principio di liquefazione ad alta pressione consente di liquefare l'SF₆ recuperato per uno stoccaggio e un trasferimento efficienti.
Ampia capacità di stoccaggio da 300 L
Il serbatoio di stoccaggio integrato da 300 L fornisce una notevole capacità a bordo per l'SF₆ recuperato.
Prestazioni di vuoto elevate
Con una pompa per vuoto da 63 m³/h e un vuoto finale di ≤10 Pa, il sistema è adatto per l'evacuazione sotto vuoto prima della carica di SF₆.
Non è richiesta una fonte d'acqua esterna
Il design raffreddato ad aria elimina la necessità di un'alimentazione di acqua di raffreddamento, rendendo il carrello di servizio più conveniente per le applicazioni sul campo.
FAQ
Cos'è un carrello di servizio SF₆ completamente automatico?
Un carrello di servizio SF₆ completamente automatico è un sistema integrato utilizzato per il recupero, il vuoto, la carica, lo stoccaggio del gas SF₆ e le relative operazioni di trattamento del gas. Combina compressori, pompe per vuoto, serbatoi di stoccaggio, valvole, strumenti e sistemi di controllo in un'unica unità mobile.
Quali funzioni fornisce il KSLH-30WY/20-63-300MZ?
Il sistema fornisce funzioni di recupero, vuoto, carica, stoccaggio, riempimento bombole, filtrazione, essiccazione e purificazione SF₆.
Quanto SF₆ può contenere il serbatoio di stoccaggio?
Il serbatoio di stoccaggio integrato ha un volume di 300 L e una capacità di stoccaggio specificata di SF₆ liquido di 300 kg.
Qual è la capacità di recupero SF₆?
Il sistema utilizza un compressore SF₆ da 30 m³/h. Nelle condizioni operative specificate, il tempo di recupero è ≤0,3 h/m³.
Quale livello di vuoto può raggiungere il sistema?
Il sistema di vuoto ha un vuoto finale di ≤10 Pa.
Quanto velocemente il sistema può evacuare apparecchiature elettriche in SF₆?
Il tempo di vuoto specificato è ≤0,45 h/m³ da 0,1 MPa a 133 Pa, soggetto al volume effettivo dell'apparecchiatura e alle condizioni operative.
Il KSLH-30WY/20-63-300MZ può caricare SF₆ nelle apparecchiature elettriche?
Sì. Il sistema fornisce modalità di carica bilanciata e carica potenziata da compressore.
Il sistema può riempire SF₆ in bombole di gas?
Sì. Il carrello di servizio supporta il trasferimento di SF₆ e il riempimento di bombole.
Il sistema include essiccazione e purificazione SF₆?
Sì. Il sistema incorpora componenti di filtrazione ed essiccazione, tra cui un filtro a setto auto-rigenerante. Il contenuto di umidità specificato dell'SF₆ recuperato è ≤60 ppm/V.
Il carrello di servizio SF₆ richiede acqua di raffreddamento?
No. Il sistema utilizza un design raffreddato ad aria, quindi non è necessaria una fonte esterna di acqua di raffreddamento.
È possibile personalizzare l'attrezzatura?
Sì. KSTONE può personalizzare tubi flessibili di collegamento, adattatori, interfacce, capacità di stoccaggio, alimentazione e altre configurazioni di sistema in base alle apparecchiature SF₆ e ai requisiti di applicazione del cliente.
Attrezzature correlate per la gestione del gas SF₆
Per diversi requisiti di gestione del gas SF₆, KSTONE fornisce anche:
- Unità di recupero gas SF₆
- Sistemi di recupero e riempimento SF₆ completamente automatici
- Sistemi di recupero e purificazione gas SF₆
- Sistemi di pompaggio del vuoto SF₆
- Analizzatori di gas SF₆
- Rilevatori di perdite SF₆
- Sistema a gas misto SF₆/N₂
Richiedi una soluzione per carrello di servizio SF₆
Stai cercando un sistema di recupero, vuoto e carica SF₆ completamente automatico per GIS, interruttori automatici o altre apparecchiature elettriche isolate in SF₆?
Contatta KSTONE con il livello di tensione della tua apparecchiatura, la capacità del gas SF₆, la capacità di stoccaggio richiesta, l'interfaccia di connessione e i requisiti di alimentazione. Il nostro team tecnico può raccomandare una configurazione di carrello di servizio SF₆ adatta alla tua applicazione.
KSTONE – Produttore di attrezzature per la gestione e il test del gas SF₆
Prodotti raccomandati
