Analizzatore di punto di rugiada, purezza e SO₂ per SF₆ con recupero

KS30-3-R

Misurazione della qualità del gas SF₆ 3 in 1 con recupero del gas

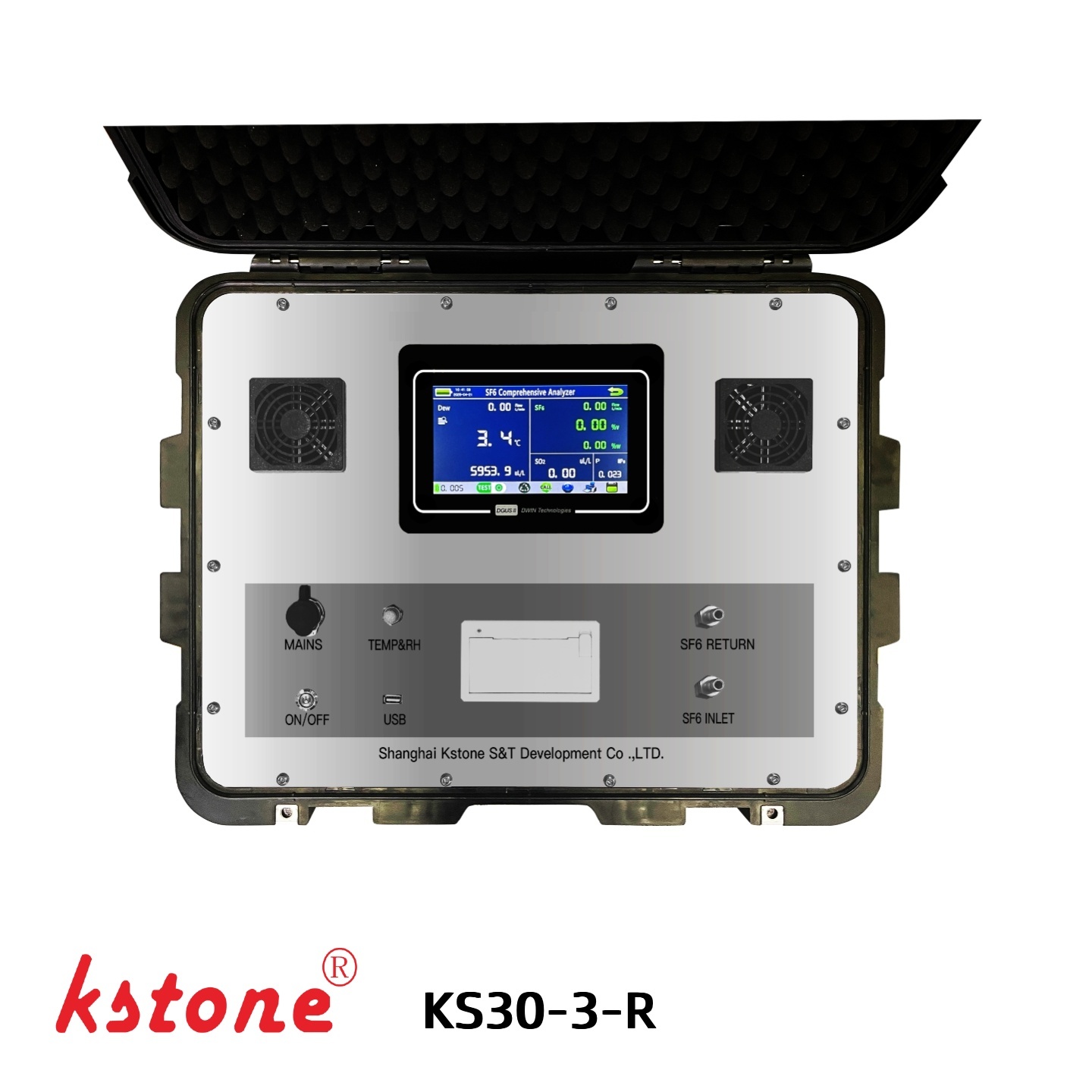

La KSTONE KS30-3-R è un analizzatore portatile di gas SF₆ progettato per test completi sulla qualità del gas e per il recupero del gas durante la manutenzione di apparecchiature elettriche.

Lo strumento combina tre misurazioni essenziali della qualità del gas SF₆:

• Punto di rugiada / umidità SF₆
• Purezza SF₆
• Prodotti di decomposizione SO₂

Una funzione di recupero del gas integrata consente di recuperare il gas SF₆ testato dopo la misurazione, contribuendo a ridurre le emissioni inutili di SF₆ durante le ispezioni e la manutenzione di routine.

Il KS30-3-R è adatto per GIS, interruttori automatici SF₆, quadri elettrici isolati in gas e altre apparecchiature elettriche riempite con SF₆.

Caratteristiche principali

1. Analisi del gas SF₆ a tre parametri

Il KS30-3-R integra tre test comunemente richiesti sulla qualità del gas SF₆ in un unico strumento portatile:

Punto di rugiada + Purezza SF₆ + SO₂

Ciò consente agli operatori di valutare il livello di umidità, la concentrazione di SF₆ e le condizioni dei prodotti di decomposizione del gas senza utilizzare analizzatori separati.

2. Ampio intervallo di misurazione del punto di rugiada

Il modulo di misurazione dell'umidità fornisce un intervallo di misurazione del punto di rugiada di:

-80°C a +20°C

Lo strumento supporta anche la conversione tra punto di rugiada e concentrazione di umidità in ppmv, rendendo i risultati dei test più facili da interpretare in base ai diversi requisiti applicativi.

La precisione specificata è:

±0,5°C

con output di frostpoint inferiore a 0°C.

3. Controllo elettronico della portata massica

L'analizzatore utilizza un flussometro massico elettronico per controllare la portata di campionamento a:

0,25–0,35 L/min

Il controllo della portata è progettato per mantenere condizioni di campionamento stabili e ridurre l'influenza della variazione della portata sul processo di misurazione.

4. Misurazione della purezza SF₆

Il modulo di purezza integrato misura la concentrazione di SF₆ su:

0–100% SF₆

con un tempo di risposta di:

≤30 secondi

Ciò fornisce un'indicazione rapida della concentrazione di SF₆ all'interno dell'apparecchiatura sotto test.

5. Rilevamento dei prodotti di decomposizione SO₂

L'analizzatore può rilevare SO₂, uno dei principali prodotti di decomposizione utilizzati nella valutazione delle condizioni del gas SF₆.

Intervallo di misurazione: 0–100 ppm
Sensibilità: 0,1 ppm

Il modulo di misurazione SO₂ è adatto per l'ispezione di routine di apparecchiature elettriche riempite con SF₆.

6. Recupero integrato del gas SF₆

A differenza di un analizzatore di qualità del gas di base, il KS30-3-R incorpora una funzione di recupero.

Dopo il processo di misurazione, il gas SF₆ campionato può essere recuperato anziché scaricato intenzionalmente nell'atmosfera.

Ciò rende lo strumento particolarmente adatto per ambienti di manutenzione in cui la riduzione delle emissioni di SF₆ e il recupero del gas sono importanti.

7. Design portatile e orientato al campo

L'alloggiamento compatto misura solo:

132 * 283 * 308 mm

Il sistema supporta il funzionamento AC/DC con protezione da sovraccarico e fornisce ≥5 ore di funzionamento a batteria.

Ciò rende l'analizzatore adatto per test sul campo presso sottostazioni e altri siti di manutenzione di apparecchiature elettriche.

Funzioni di misurazione

Punto di rugiada / Umidità SF₆

Il modulo di umidità misura il punto di rugiada del gas SF₆ e supporta la conversione dell'umidità in ppmv.

Tempo di risposta

Per misurazioni inferiori a 0°C, lo strumento fornisce un output di frostpoint.

Analisi purezza SF₆

Il modulo di purezza misura la concentrazione di SF₆ nel gas campionato.

La misurazione della purezza SF₆ fornisce un'indicazione rapida se il gas soddisfa il livello di concentrazione richiesto per l'applicazione.

Analisi prodotti di decomposizione SO₂

Il KS30-3-R include un modulo di rilevamento SO₂ per il monitoraggio dei prodotti di decomposizione SF₆.

La misurazione SO₂ può essere utilizzata come parte della valutazione di routine delle condizioni del gas SF₆ a seguito di operazioni, manutenzione o ispezioni relative a guasti di apparecchiature elettriche.

Funzione di recupero del gas

La configurazione "-R" aggiunge una funzione di recupero SF₆ al sistema di analisi del gas.

Durante i test convenzionali del gas, una piccola quantità di SF₆ viene normalmente introdotta nell'analizzatore per la misurazione. Il KS30-3-R è progettato per recuperare il gas testato dopo l'analisi.

Processo tipico

Apparecchiatura elettrica

↓

Campionamento gas SF₆

↓

Misurazione punto di rugiada

↓

Misurazione purezza SF₆

↓

Misurazione SO₂

↓

Recupero gas SF₆

Questa configurazione aiuta a ridurre il rilascio inutile di SF₆ durante i test di manutenzione ripetuti.

Processo di misurazione

La sequenza operativa tipica è:

Passaggio 1 — Collegamento

Collegare l'analizzatore al compartimento del gas SF₆ utilizzando il tubo del gas e i raccordi di connessione appropriati.

Passaggio 2 — Campionamento

Una quantità controllata di gas SF₆ entra nell'analizzatore attraverso il circuito di campionamento.

Passaggio 3 — Analisi

Lo strumento misura:

• Punto di rugiada / umidità
• Purezza SF₆
• Concentrazione SO₂

Passaggio 4 — Registrazione

I dati di misurazione possono essere memorizzati nello strumento e trasferiti tramite l'interfaccia USB.

Passaggio 5 — Recupero

Dopo il test, il gas SF₆ campionato viene recuperato attraverso il sistema di recupero integrato.

Specifiche di sistema

Gestione dati e reportistica

Il KS30-3-R supporta l'archiviazione interna di fino a 200 registrazioni di misurazione.

Il software di gestione standard fornisce funzioni tra cui:

• Gestione dati di misurazione
• Stampa report di test
• Trasferimento dati
• Conversione punto di rugiada / umidità
• Documentazione risultati test

Ciò consente di conservare i risultati dei test come parte dei registri di manutenzione e ispezione delle apparecchiature.

Protezione sonda

La sonda del punto di rugiada è protetta da un filtro sinterizzato in acciaio inossidabile.

Il filtro protettivo aiuta a ridurre l'influenza di particelle e contaminanti che entrano nell'elemento sensibile durante la misurazione sul campo.

Ciò è particolarmente utile quando si testa il gas da apparecchiature elettriche in cui il circuito del gas può contenere piccole quantità di contaminazione particellare.

Applicazioni tipiche

Il KS30-3-R è progettato per applicazioni di ispezione e manutenzione della qualità del gas SF₆, tra cui:

• Test qualità gas GIS
• Test interruttori automatici SF₆
• Ispezione quadri elettrici SF₆
• Manutenzione sottostazioni isolate in gas
• Valutazione condizioni gas SF₆
• Messa in servizio GIS
• Revisione interruttori automatici
• Ispezione di routine del gas SF₆
• Test di manutenzione dopo la revisione di apparecchiature elettriche

Perché utilizzare un analizzatore combinato SF₆?

Un analizzatore combinato può semplificare i test sul campo integrando diverse misurazioni della qualità del gas comunemente richieste in un unico strumento.

Invece di trasportare strumenti separati per test di umidità, purezza e prodotti di decomposizione, il KS30-3-R fornisce queste misurazioni tramite un unico sistema portatile.

La funzione di recupero integrata supporta ulteriormente le procedure di manutenzione attente alle emissioni di SF₆.

Specifiche tecniche

Punto di rugiada / Umidità SF₆

Purezza SF₆

SO₂

Generale

Domande frequenti

Cosa misura il KS30-3-R?

Il KS30-3-R misura punto di rugiada SF₆, purezza SF₆ e prodotti di decomposizione SO₂.

Qual è l'intervallo di misurazione del punto di rugiada?

L'intervallo di misurazione del punto di rugiada è -80°C a +20°C, con supporto per la conversione dell'umidità in ppmv.

L'analizzatore può recuperare SF₆ dopo il test?

Sì. La configurazione "-R" include una funzione di recupero del gas SF₆ progettata per recuperare il gas campionato dopo la misurazione.

Qual è l'intervallo di misurazione della purezza SF₆?

Il modulo di purezza misura 0–100% SF₆.

Quale intervallo di SO₂ può essere misurato?

L'intervallo di misurazione SO₂ è 0–100 ppm, con una sensibilità di 0,1 ppm.

Per quanto tempo l'analizzatore può funzionare a batteria?

Il sistema a modalità duale AC/DC fornisce un'autonomia specificata della batteria di almeno 5 ore, con protezione da sovraccarico.

Quante registrazioni di test possono essere memorizzate?

L'archiviazione dati interna supporta fino a 200 registrazioni di misurazione.

Il KS30-3-R è adatto per la manutenzione GIS?

Sì. L'analizzatore è progettato per applicazioni di test sul campo sulla qualità del gas SF₆ come manutenzione di GIS, interruttori automatici SF₆ e quadri elettrici SF₆.

Soluzioni di analisi gas SF₆ KSTONE

KSTONE fornisce soluzioni di analisi gas SF₆ che coprono punto di rugiada, purezza SF₆, SO₂ e altri prodotti di decomposizione SF₆.

Per applicazioni che richiedono diverse combinazioni di parametri del gas, KSTONE può fornire configurazioni di analizzatori modulari e personalizzate in base ai requisiti di misurazione del cliente.

Per analisi di gas SF₆ con parametri più elevati, KSTONE fornisce anche sistemi configurabili che coprono componenti aggiuntivi come H₂S, HF, CO, O₂ e altri gas, a seconda della configurazione selezionata.
