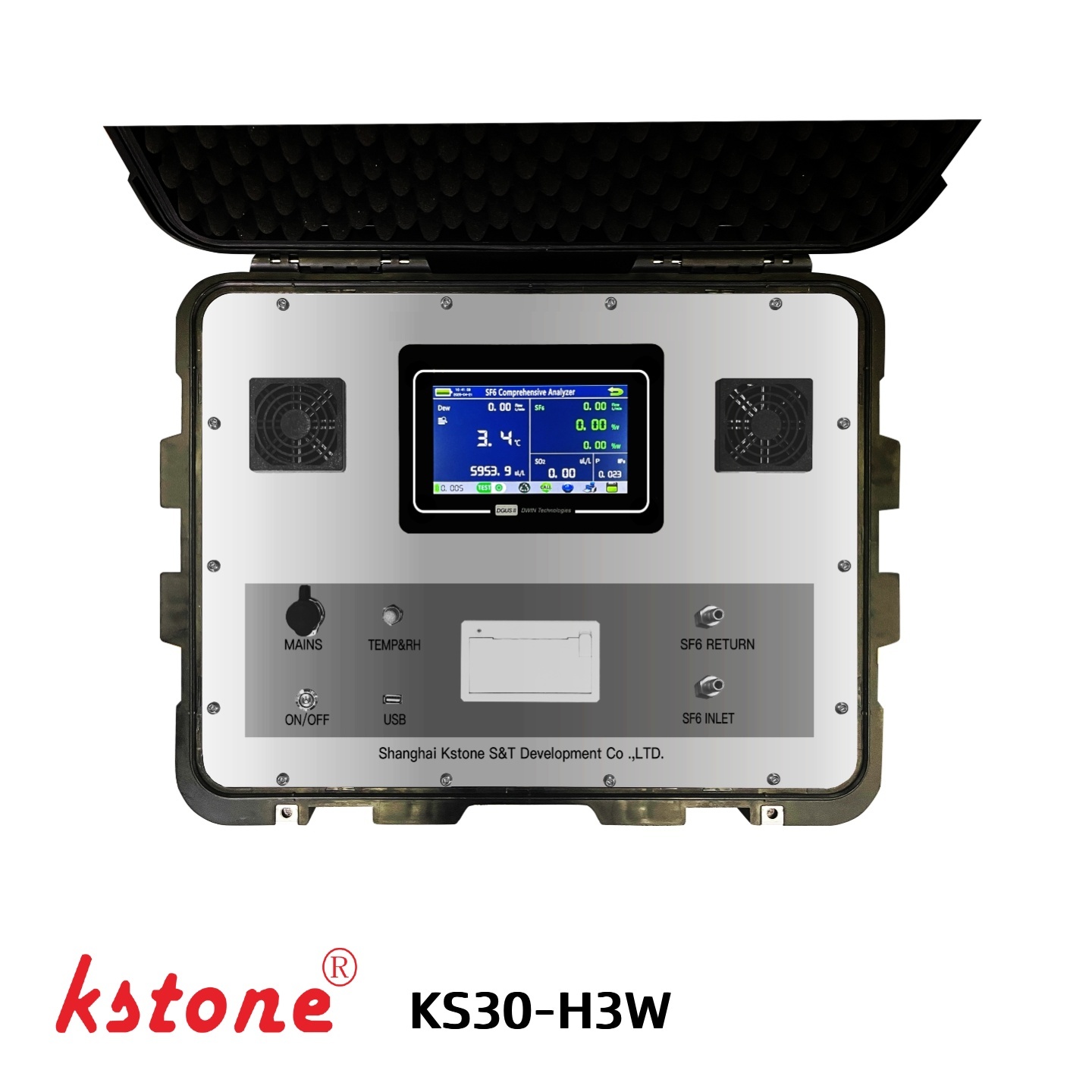

Analizzatore di mezzo isolante multiparametrico KS30-H3W per quadri elettrici ecologici

Misurazione di gas traccia SF₆, ossigeno e punto di rugiada per quadri elettrici isolati con N₂ e aria secca

Il KSTONE KS30-H3W è un analizzatore multiparametrico di mezzo isolante progettato per il test della qualità del gas nei quadri elettrici ecologici utilizzando N₂ o aria secca come mezzo isolante.

L'analizzatore combina la misurazione di tracce di SF₆, la misurazione di ossigeno (O₂) e la misurazione del punto di rugiada in un unico strumento portatile. Può identificare diversi ambienti di gas isolanti misurando la concentrazione di ossigeno, rendendolo adatto sia per quadri elettrici isolati con N₂ che con aria secca.

Con sensori importati ad alte prestazioni, un microprocessore ad alta velocità, un touchscreen a colori e un sistema integrato di controllo del flusso di gas, il KS30-H3W fornisce misurazioni sul campo rapide e convenienti per produttori di apparecchiature elettriche, sottostazioni, team di manutenzione e fornitori di servizi di test elettrici.

Funzioni di misurazione chiave

Misurazione di tracce di SF₆

Il KS30-H3W può rilevare quantità di tracce di SF₆ nei quadri elettrici ecologici.

• Intervallo di misurazione: 0–3000 ppm
• Risoluzione: 0,1 ppm
• Tempo di risposta: ≤30 s

La misurazione di tracce di SF₆ può essere utilizzata per monitorare la possibile contaminazione da SF₆ o il residuo di SF₆ nei sistemi di gas isolanti in cui N₂ o aria secca sono utilizzati come mezzo isolante primario.

Misurazione dell'ossigeno

L'analizzatore supporta due intervalli di misurazione di O₂ in base al mezzo isolante.

Per quadri elettrici isolati con N₂

• Intervallo O₂: 0–1%

Per quadri elettrici isolati con aria secca

• Intervallo O₂: 0–23%

L'intervallo di misurazione di O₂ consente di utilizzare lo strumento per diversi ambienti di gas dei quadri elettrici ecologici senza la necessità di analizzatori separati.

Misurazione del punto di rugiada

Il KS30-H3W misura il punto di rugiada del gas campione per aiutare a valutare le condizioni di umidità all'interno del sistema di gas isolante.

• Intervallo di misurazione: −80 a +20°C
• Risoluzione: 0,1°C
• Accuratezza di riferimento: ±0,5°C

La misurazione dell'umidità è particolarmente importante per monitorare la qualità del gas delle apparecchiature elettriche sigillate e identificare condizioni di umidità sfavorevoli che possono influire sulle prestazioni di isolamento.

Un analizzatore per diversi mezzi per quadri elettrici ecologici

I quadri elettrici ecologici possono utilizzare diversi mezzi isolanti a seconda del design dell'apparecchiatura.

Il KS30-H3W combina misurazioni multiple in un unico strumento, consentendo agli utenti di testare:

Questa configurazione multiparametrica riduce la necessità di trasportare strumenti di test separati per diverse misurazioni della qualità del gas.

Come funziona il KS30-H3W

Durante la misurazione, il gas campione viene introdotto nell'analizzatore tramite la connessione di campionamento.

Il sistema di flusso di gas integrato aiuta a mantenere condizioni di campionamento stabili, mentre i sensori interni misurano simultaneamente i parametri di gas richiesti.

Processo di misurazione

Quadro elettrico → Campionamento gas → Stabilizzazione flusso → Misurazione multiparametrica → Visualizzazione risultati → Archiviazione dati

Lo strumento può fornire contemporaneamente informazioni su:

• Concentrazione di tracce di SF₆
• Concentrazione di ossigeno
• Punto di rugiada

I risultati della misurazione vengono visualizzati direttamente sul touchscreen a colori per un comodo funzionamento sul campo.

Caratteristiche principali

1. Misurazione multiparametrica

SF₆, O₂ e punto di rugiada possono essere misurati utilizzando un unico analizzatore integrato, riducendo il numero di strumenti necessari per i test sul campo.

2. Progettato per quadri elettrici isolati con N₂ e aria secca

Due intervalli di misurazione di O₂ supportano diverse applicazioni di mezzi isolanti:

• 0–1% O₂ per quadri elettrici isolati con N₂
• 0–23% O₂ per quadri elettrici isolati con aria secca

3. Rilevamento di tracce di SF₆

Lo strumento misura tracce di SF₆ da 0 a 3000 ppm, con una risoluzione di 0,1 ppm.

4. Risposta rapida della misurazione

L'analizzatore è progettato per test rapidi sul campo, con misurazioni di SF₆, O₂ e composizione del gas che rispondono entro circa 30 secondi in condizioni specificate.

5. Controllo del flusso integrato

Una valvola di stabilizzazione della pressione integrata e un flussometro elettronico aiutano a mantenere condizioni stabili del gas campione durante la misurazione.

6. Sensori ad alte prestazioni

L'analizzatore utilizza sensori importati ad alte prestazioni per misurazioni stabili e buona ripetibilità.

7. Interfaccia touchscreen a colori

Il touchscreen a colori e l'interfaccia utente grafica semplificano il funzionamento e consentono di visualizzare i risultati della misurazione e le impostazioni dello strumento direttamente sul display.

8. Costruito per test sul campo

Lo strumento compatto pesa circa 3,5 kg ed è alimentato da una batteria al litio, supportando anche l'alimentazione CA per un uso flessibile sul campo e in officina.

Specifiche tecniche

Misurazione SF₆

Misurazione del punto di rugiada

* I tempi di risposta possono variare in condizioni di misurazione diverse. La specifica originale indica valori di riferimento di 30 s e 300 s rispettivamente.

Azoto (N₂)

Ossigeno (O₂) – Intervallo basso

Per quadri elettrici isolati con N₂

Ossigeno (O₂) – Intervallo alto

Per quadri elettrici isolati con aria secca

Specifiche generali

Applicazioni tipiche

Il KS30-H3W è progettato per il test della qualità del gas e la manutenzione di apparecchiature elettriche ecologiche.

Quadri elettrici ecologici

Utilizzato per testare le condizioni del gas isolante nei quadri elettrici che utilizzano N₂ o aria secca invece dei tradizionali sistemi di isolamento a base di SF₆.

Produttori di apparecchiature elettriche

Adatto per l'ispezione della qualità del gas durante la produzione, l'assemblaggio e la messa in servizio delle apparecchiature.

Sottostazioni

Utilizzato per l'ispezione sul campo e la manutenzione di apparecchiature elettriche isolate a gas.

Manutenzione di apparecchiature elettriche

Fornisce misurazioni portatili di tracce di SF₆, ossigeno e punto di rugiada durante le attività di ispezione e manutenzione.

Adatto per aziende di test e fornitori di servizi che richiedono un analizzatore di gas multiparametrico compatto per applicazioni sul campo.

Perché scegliere KSTONE KS30-H3W?

Misurazioni multiple in un unico strumento

Invece di utilizzare strumenti separati per tracce di SF₆, ossigeno e punto di rugiada, il KS30-H3W integra queste misurazioni in un'unica piattaforma portatile.

Adattabile a diversi mezzi isolanti

I due intervalli di misurazione di O₂ consentono di utilizzare lo stesso analizzatore sia per applicazioni di isolamento con N₂ che con aria secca.

Pratica operatività sul campo

Il sistema di controllo del flusso integrato, l'interfaccia touchscreen, l'alimentazione a batteria e il design compatto rendono lo strumento adatto ai test in loco.

Rapida valutazione della qualità del gas

La combinazione di più parametri di misurazione consente agli utenti di ottenere un quadro più completo delle condizioni del gas isolante durante una singola operazione di test.

Gestione dati e funzioni dello strumento

Oltre alla misurazione del gas, il KS30-H3W integra diverse funzioni operative progettate per i test sul campo.

Queste includono:

• Misurazione in tempo reale
• Gestione dell'alimentazione
• Gestione del tempo
• Archiviazione file
• Impostazione dei parametri
• Funzionamento touchscreen a colori
• Interfaccia utente grafica

Le informazioni di misurazione possono essere visualizzate direttamente sullo strumento e archiviate per riferimento futuro.

KS30-H3W in sintesi

Domande frequenti

Cosa misura il KS30-H3W?

Il KS30-H3W è progettato per misurare tracce di SF₆, ossigeno e punto di rugiada, con misurazione di N₂ fornita anche in base alla configurazione specificata.

Il KS30-H3W può essere utilizzato sia per quadri elettrici con N₂ che con aria secca?

Sì. Lo strumento fornisce un intervallo basso di O₂ di 0–1% per applicazioni con N₂ e un intervallo alto di O₂ di 0–23% per applicazioni con aria secca.

Perché misurare tracce di SF₆ nei quadri elettrici ecologici?

Quando N₂ o aria secca sono utilizzati come mezzo isolante primario, la misurazione di tracce di SF₆ può aiutare a identificare la presenza di SF₆ residuo o contaminante nel sistema di gas.

Qual è l'intervallo del punto di rugiada?

L'intervallo di misurazione del punto di rugiada è −80 a +20°C, con una risoluzione di 0,1°C.

Lo strumento può essere utilizzato per test sul campo?

Sì. Il KS30-H3W è progettato come analizzatore portatile e supporta il funzionamento a batteria al litio oltre all'alimentazione CA 100–240 V.

Quali settori possono utilizzare il KS30-H3W?

Gli utenti tipici includono aziende elettriche, produttori di quadri elettrici, società di test elettrici, appaltatori di manutenzione e altre organizzazioni coinvolte nell'ispezione di quadri elettrici ecologici.
