Analizzatore di gas modulare SF6 personalizzabile con intervallo di punto di rugiada da -80°C a +20°C per analisi multiparametrica integrata
| Luogo di origine | Shangai |
|---|---|
| Marca | KSTONE |
| Certificazione | ISO9000 |
| Numero di modello | KS30 |
| Documento | KS30 SF6 ANALYZER.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | $10000-15000 |
| Imballaggi particolari | Contenitore di legno di cartone |
| Tempi di consegna | 15 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 1000 unità all'anno |
Dettagli
| Range Point Dew | da -80°C a +20°C | Unità supportate | Punto di rugiada, ppmv, ecc. |
|---|---|---|---|
| Precisione | ±1°C | Risoluzione | 0,1°C / 0,1 ppm |
| Evidenziare | Analisatore di gas modulare SF6,Tester di gas SF6 personalizzabile,Analisatore SF6 con punto di rugiada |
||
Descrizione di prodotto

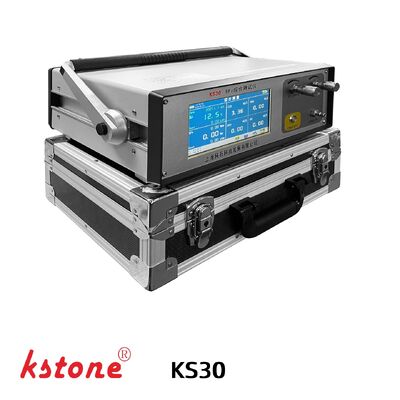

Analisatore completo della serie KS30 SF6
L'analizzatore completo SF6 della serie KS30 è un sistema di analisi di gas modulare multifunzione progettato per la verifica della qualità del gas SF6 nelle applicazioni di energia elettrica.Lo strumento integra la misurazione dell'umidità SF6, analisi di purezza SF6 e rilevamento del gas di decomposizione SF6 in una piattaforma portatile.
La maggior parte dei modelli KS30 sono configurazioni modulari personalizzate.
In qualità di società partecipante alla stesura delle norme dell'industria elettrica cinese DL/T 1366-2023 (SF6 Gas for Electrical Equipment) e DL/T 1353-2024 (Technical Specification for SF6 Handling Systems),la serie KS30 è progettata per soddisfare i requisiti pratici di manutenzione dei SIG, messa in servizio delle sottostazioni e gestione della qualità del gas SF6.
Funzioni principali
SF6 Misurazione di umidità
- Prova del punto di rugiada
- conversione in ppmv
- Analisi dell'umidità traccia
- Monitoraggio dell'umidità dei gas GIS
SF6 Analisi di purezza
- Prova della concentrazione di SF6
- Verifica della qualità del gas
- Nuova ispezione di accettazione del gas
- Analisi dei gas misti
SF6 Rilevazione di gas di decomposizione
- Monitoraggio dell'SO2
- Rilevazione dell'H2S
- Analisi del CO
- Rilevazione HF
- Valutazione della decomposizione dell'arco
Specifiche tecniche
SF6 Analisi di umidità
| Articolo | Specificità |
|---|---|
| Distanza dei punti di rugiada | -80°C a +20°C |
| Unità supportate | Dew Point, ppmv, ecc. |
| Accuratezza | ± 1°C |
| Risoluzione | 0.1°C / 0,1 ppm |
| Tasso di flusso del gas | 00,25-0,35 L/min |
| Misuratore di portata | Misuratore di portata di massa elettronico |
| Misurazione della pressione | 0-1,0 MPa |
| Protezione della sonda | Filtro sinterizzato in acciaio inossidabile |
Tempo di risposta
| Condizione | Tempo di risposta |
|---|---|
| +20 -> -20°C Td | 5 s [63%], 45 s [90%] |
| -20 -> -60°C Td | 10 s [63%], 240 s [90%] |
SF6 Analisi di purezza
| Articolo | Specificità |
|---|---|
| Intervallo di misura | 0-100% SF6 |
| Accuratezza e ripetibilità | ± 0,1% |
| Tempo di risposta | 30 s |
| Influenza del flusso | Indipendente dal flusso di gas |
SF6 Analisi dei gas di decomposizione
| Gas | Distanza | Accuratezza |
|---|---|---|
| H2S | 0-200 ppm | ≤ ± 0,5% |
| SO2 | 0-100 ppm | ≤ ± 0,5% |
| CO | 0-1000 ppm | ≤ ± 0,5% |
| HF | 0-10 ppm | ≤ ± 0,5% |
Parametri aggiuntivi
| Articolo | Specificità |
|---|---|
| Sensibilità | 0.1 ppm |
| Ripetibilità | ≤ ± 1% |
Specificativi generali
| Articolo | Specificità |
|---|---|
| Fornitore di energia | 220 VAC ± 10%, 50 Hz |
| Funzione della batteria | AC/DC a doppio uso con protezione contro sovraccariche |
| Funzionamento continuo | ≥ 5 ore |
| Temperatura di conservazione | -40°C a +70°C |
| Temperatura di funzionamento | -30°C a +60°C |
| Intervallo di pressione | 0-20 bar |
| Immagazzinamento dati | 200 dischi |
| Interfaccia di uscita | USB uno.1 |
| Software | Software di gestione standard con stampa dei rapporti |
| Strumenti aggiuntivi | Kit di strumenti per la conversione dell'umidità |
| Dimensioni | 132 * 283 * 308 mm |
Selezione del modello della serie KS30
| Modello | Purezza | Dew Point. | SO2 | H2S | CO | HF | Recupero del gas |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R-* | ✔ |

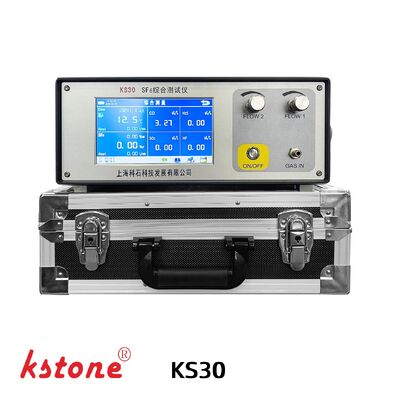

Descrizione dell'interfaccia dello strumento
| - No, no, no, no. | Funzione |
|---|---|
| 1 | Zona di visualizzazione dei punti di rugiada |
| 2 | Area di visualizzazione della purezza |
| 3 | Dati di CO |
| 4 | Dati di SO2 |
| 5 | Lettura di H2S |
| 6 | Chiave di ritorno |
| 7 | Chiave di archiviazione |
| 8 | Chiave di stampa |
| 9 | Chiave di pulizia |
| 10 | Chiave di calibrazione |
| 11 | Temperatura e umidità ambientali |
Caratteristiche chiave
Progettazione di personalizzazione modulare
La maggior parte dei modelli KS30 supporta una configurazione modulare flessibile in base ai requisiti del progetto.
Analisi multiparametrica integrata
Combina test di umidità, purezza e gas di decomposizione in uno strumento portatile.
Sensori ad alta precisione
Utilizza sensori importati ad alta precisione con eccellente stabilità e ripetibilità.
Progettazione di campi portatili
Struttura compatta adatta alle sottostazioni SIG e alle operazioni di manutenzione in loco.
Controllo elettronico del flusso di massa
Il misuratore di flusso di massa elettronico integrato garantisce un campionamento del gas stabile e preciso.
Gestione intelligente dei dati
Supporta l'archiviazione dei dati, l'esportazione USB e la stampa dei report.
Funzione facoltativa di recupero del gas
I modelli selezionati supportano la funzione di recupero del gas SF6 integrata per un funzionamento rispettoso dell'ambiente.
Scenari di applicazione
Industria dell'energia elettrica
- Immissione in servizio dei SIG
- Manutenzione degli interruttori
- Ispezione della qualità dei gas SF6
- Manutenzione delle sottostazioni
SF6 Gestione dei gas
- Nuove prove di accettazione del gas
- Valutazione del gas riciclato
- Monitoraggio della depurazione di SF6
- Ispezione delle bombole di gas
Manutenzione preventiva
- Valutazione delle condizioni di isolamento
- Monitoraggio della decomposizione dell'arco
- Diagnosi errata
- Manutenzione basata sulle condizioni
Domande frequenti
Quali parametri può analizzare il KS30?
Il KS30 è in grado di misurare il punto di rugiada, la purezza e i gas di decomposizione di SF6, inclusi SO2, H2S, CO e HF, a seconda della configurazione del modello.
La KS30 e' personalizzabile?
La maggior parte dei modelli KS30 sono sistemi modulari personalizzati progettati secondo le esigenze del cliente.
Lo strumento supporta il recupero del gas?
I modelli KS30-R selezionati supportano la funzionalità integrata di recupero del gas SF6.
L'analizzatore è adatto alle sottostazioni GIS?
La serie KS30 e' stata progettata appositamente per ispezioni GIS e applicazioni di manutenzione dell'energia elettrica.
È possibile esportare i dati di misura?
L'analizzatore supporta l'esportazione di dati USB, la stampa dei rapporti e la memorizzazione interna dei dati.
L'analizzatore include un software di gestione?
Sì, è incluso un software di gestione standard con strumenti per la stampa dei rapporti e la conversione di umidità.
Alternativa al DILO3-038R-R602
|
|
KS30 |
KS30-6 |
3-038R-R602 |
|
Misurazione della purezza |
✓ |
✓ |
✓ |
|
Misurazione di umidità |
✓ |
✓ |
✓ |
|
Misurazione del SO2 |
✓ |
✓ |
✓ |
|
H2S |
✓ |
✓ |
✓ |
|
CO |
✓ |
✓ |
✓ |
|
HF |
× (disponibile su misura) |
✓ |
✓ |
|
Recupero del gas |
× (disponibile per personalizzazione) |
× (disponibile per personalizzazione) |
✓ |
|
|
|
|
|
|
SF6 Misurazione della purezza |
|
|
|
|
Distanza di misura |
0-100 vol.% |
0-100 vol.% |
0-100 vol.% |
|
Misurare la precisione |
± 0,1 vol. % |
± 0,1 vol. % |
± 0,5% vol |
|
Dew Point. Misurazione |
|
|
|
|
Distanza di misura |
-80 ~ +20°C Dew Point. |
-80 ~ +20°C Dew Point. |
-60 ~ +20°C Dew Point. |
|
Misurare la precisione |
± 1°C |
± 1°C |
±2°C ((>-40°C) / ±3°C ((< -40°C) |
|
Misurazione di SO2 |
|
|
|
|
Distanza di misura |
0-100 ppm |
0-100 ppm |
0-100 ppm |
|
Misurare la precisione |
≤ ± 0,5% FS |
≤ ± 0,5% FS |
≤ ± 2% FS |
|
H2S Misurazione |
|
|
|
|
Distanza di misura |
0~200 ppm |
0~200 ppm |
0-100 ppm |
|
Misurare la precisione |
≤ ± 0,5% FS |
≤ ± 0,5% FS |
≤ ± 2% FS |
|
COMisurazione |
|
|
|
|
Distanza di misura |
0~1000 ppm |
0~1000 ppm |
0 ~ 500 ppm |
|
Misurare la precisione |
≤ ± 0,5% FS |
≤ ± 0,5% FS |
≤ ± 2% FS |
|
HFMisurazione |
|
|
|
|
Distanza di misura |
/ |
0~10 ppm |
0~10 ppm |
|
Misurare la precisione |
/ |
≤ ± 0,5% FS |
≤ ± 10%FS |
|
|
|
|
|
|
Tasso di flusso del gas |
00,35L/min |
00,35L/min |
20 L/h (SF6)≈ 0,33 L/min |
|
Pressione ammissibile del gas di entrata |
|
|
|
|
Immagazzinamento dati |
200 unità |
200 unità |
500 unità |
|
Interfaccia dati |
USB |
USB |
USB/LAN/WLAN |
|
Temperatura di funzionamento |
-30°C+60°C |
-30°C+60°C |
-10 °C +50 °C |
Perché lavorare con KSTONE
- Produttore professionale di apparecchiature di rilevamento dei gas
- Ampia esperienza nell'applicazione di HVAC e SF6
- Supporto OEM e soluzioni personalizzate
- Risposta tecnica rapida
- Qualità del prodotto stabile a livello industriale
- Esperienza globale di esportazione B2B
Contattaci oggi per i prezzi dell'analizzatore completo KS30 Serie SF6, schede tecniche e soluzioni personalizzate.
