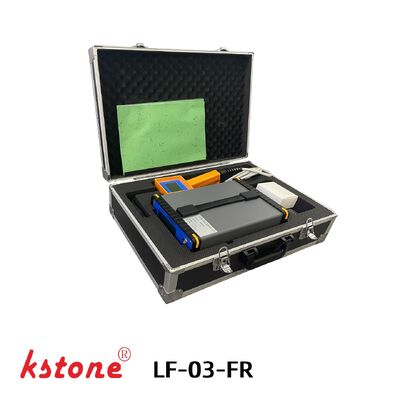

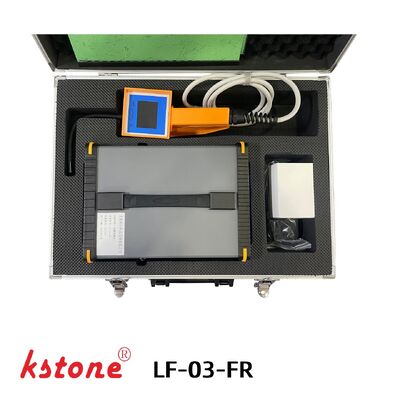

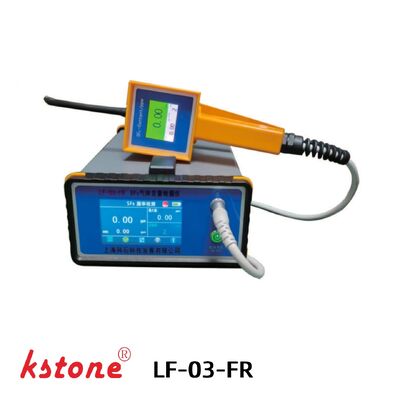

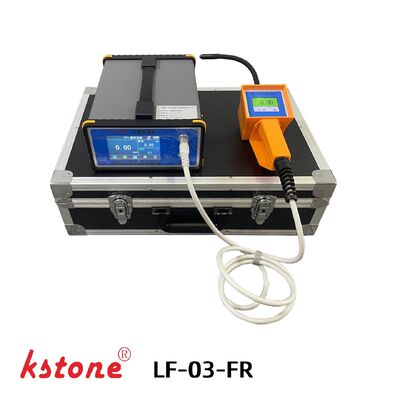

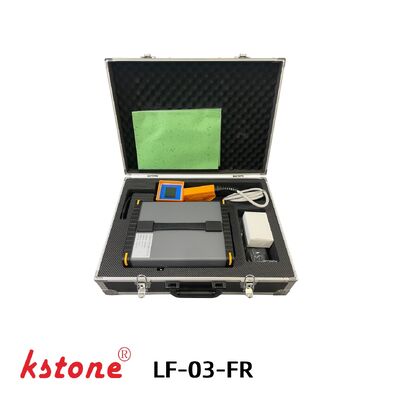

Detettore di perdite portatile SF6 con sensibilità di 0,1 ppm e tecnologia a infrarossi NDIR per l'ispezione GIS
| Luogo di origine | Shangai |
|---|---|
| Marca | KSTONE |
| Certificazione | ISO9000 |
| Numero di modello | LF-03-FR |
| Documento | lf-03-fr-portable-sf6-leak-...or.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | $10000-12000 |
| Imballaggi particolari | Contenitore di legno di cartone |
| Tempi di consegna | 15 giorni lavorativi |
| Capacità di alimentazione | 100 all'anno |
Dettagli
| Principio di rilevamento | Infrarosso non dispersivo NDIR | Intervallo di misurazione | 0–1000 ppm |
|---|---|---|---|
| Limite di rilevamento minimo | 0,1 ppm | Sensibilità | 0,1 ppm |
| Risoluzione | 0,1 ppm | Precisione | ≤ ±2% FS |
| Evidenziare | Detettore di perdite portatile SF6 con NDIR,Detettore di perdite SF6 per ispezioni SIG,rilevatore di perdite sf6 ad alta sensibilità |
||
Descrizione di prodotto
Rilevatore di perdite portatile SF6 per ispezione GIS e prove di tenuta di quadri ad alta tensione
Panoramica del prodotto
Il rilevatore di perdite portatile SF6 LF-03-FR è un rilevatore di perdite quantitative di SF6 a infrarossi ad alta sensibilità appositamente progettato per l'ispezione GIS, la manutenzione degli interruttori automatici SF6 e il test di tenuta dei quadri ad alta tensione.
Il rilevatore adotta la tecnologia dei sensori a infrarossi NDIR importata, fornendo una risposta rapida, un'eccellente stabilità e prestazioni di rilevamento delle perdite quantitative di SF6 altamente accurate.
Con una sensibilità di rilevamento minima fino a 0,1 ppm, LF-03-FR può identificare rapidamente punti di perdita di micro SF6 in apparecchiature GIS, sottostazioni e sistemi di alimentazione elettrica.
LF-03-FR è un modello aggiornato basato sulle piattaforme LF-01-FR e LF-02-FR e può essere utilizzato come alternativa aWIKA e DILORilevatori di perdite a infrarossi SF6.
KSTONE è anche una delle organizzazioni che redigono la norma nazionale cinese GB/T11023-2018 per le prove di tenuta al gas SF6 delle apparecchiature di manovra ad alta tensione.
Caratteristiche principali
Rilevamento SF6 ad alta sensibilità
Il rilevatore di perdite di SF6 LF-03-FR fornisce una sensibilità ultraelevata con limite minimo di rilevamento fino a 0,1 ppm per un'analisi quantitativa accurata delle perdite di SF6.
Tecnologia a infrarossi NDIR avanzata
Il rilevatore adotta la tecnologia a infrarossi NDIR a doppio raggio importata per un rilevamento stabile e affidabile delle perdite di gas SF6.
Velocità di risposta rapida
- Tempo di risposta ≤3 secondi
- Tempo di riscaldamento ≤3 minuti
La risposta rapida migliora l'efficienza dell'ispezione GIS in loco
Design portatile e portatile
Struttura leggera e compatta con design flessibile della sonda a collo di cigno per un facile utilizzo all'interno di quadri elettrici e sistemi GIS.
Funzionamento tramite touchscreen
L'interfaccia touchscreen a colori consente un funzionamento intuitivo e il monitoraggio della concentrazione di SF6 in tempo reale.
Allarme acustico e visivo
Quando la perdita di SF6 supera il valore preimpostato:
- Si attiva l'allarme acustico
- Viene visualizzato l'avviso relativo al colore dello schermo
- Indicazione dell'allarme in tempo reale mostrata
Calcolo del tasso di perdita
L'algoritmo di calcolo del tasso di perdita basato sull'involucro (metodo di insacco) supporta il calcolo quantitativo del tasso di perdita di SF6 per i test delle apparecchiature GIS.
Lunga autonomia della batteria
La batteria al litio ricaricabile supporta più di 6 ore di funzionamento continuo.
Applicazioni
Ispezione GIS di quadri
Manutenzione dell'interruttore SF6
Sottostazioni elettriche
Manutenzione delle utenze elettriche
Produzione di apparecchiature ad alta tensione
Laboratori di prove elettriche
Ispezione perdite gas SF6
Istituti di ricerca
Sistemi di trasmissione di potenza
Specifiche tecniche
| Articolo | Specifica |
|---|---|
| Modello | LF-03-FR |
| Principio di rilevamento | NDIR Infrarosso non dispersivo |
| Intervallo di misurazione | 0-1000 ppm |
| Limite minimo di rilevamento | 0,1 ppm |
| Sensibilità | 0,1 ppm |
| Risoluzione | 0,1 ppm |
| Precisione | ≤±2%FS |
| Tempo di risposta | ≤ 3 secondi |
| Tempo di riscaldamento | ≤ 3 minuti |
| Metodo di rilevamento | Metodo di campionamento tramite aspirazione portatile |
| Visualizzazione principale | LCD a colori 800 * 480 |
| Visualizzazione della maniglia | LCD a colori 320 * 240 |
| Operazione | Touchscreen resistivo |
| Umidità di lavoro | ≤ 90% UR |
| Alimentazione elettrica | Batteria al litio/AC220V |
| Autonomia della batteria | ≥6 ore |
Funzioni principali dell'interfaccia
Il rilevatore di perdite LF-03-FR SF6 fornisce un'interfaccia operativa touchscreen intuitiva che include:
- Indicatore di allarme perdite
- Tasso di perdita in tempo reale
Valore massimo registrato durante il test
- Visualizzazione del limite di allarme
- Tasto Informazioni sul dispositivo
Funzione Impostazioni
Chiave di calcolo del metodo di custodia
- Calibrazione zero
Pagina di calcolo rapido del metodo di copertura (inserire i dati sopra indicati per calcolare il tasso di perdita annuale)
Pagina di calibrazione dello zero
Domande frequenti
Quali gas può rilevare LF-03-FR?
LF-03-FR è progettato per applicazioni di rilevamento perdite di SF6 ad alta sensibilità.
Qual è la concentrazione minima rilevabile?
Il limite minimo di rilevamento è 0,1 ppm.
LF-03-FR è adatto per l'ispezione GIS?
SÌ. Il rilevatore è progettato per l'ispezione GIS e delle perdite di quadri ad alta tensione.
Il rilevatore supporta l'analisi quantitativa delle perdite?
SÌ. Il rilevatore supporta il rilevamento quantitativo delle perdite di SF6 e il calcolo del tasso di perdita.
LF-03-FR può sostituire i rilevatori WIKA o DILO?
SÌ. LF-03-FR può essere utilizzato comealternativa a WIKA e DILOrilevatori di perdite di SF6 a infrarossi.
Hai bisogno di soluzioni professionali per il rilevamento delle perdite di SF6?
KSTONE fornisce apparecchiature professionali per il rilevamento e la gestione del gas SF6 per:
- Produttori di GIS
- Servizi energetici
- Imprese di manutenzione elettrica
- Laboratori ad alta tensione
Contattaci oggi per supporto tecnico e preventivo.
Richiedi un preventivo per l'attrezzatura per il rilevamento delle perdite di SF6
Inviaci i tuoi requisiti tecnici e i dettagli dell'applicazione. Il nostro team di ingegneri fornirà una soluzione adeguata per il rilevamento delle perdite di SF6 entro 24 ore.
