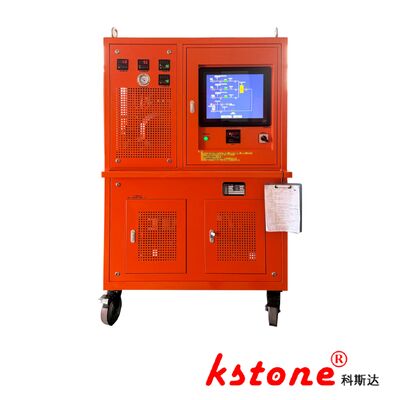

Dispositivo di recupero C4f7n ad alta pressione 30m³/h 400L Stoccaggio GIS 110-550KV Touchscreen automatico KSC4-30WY/20-400Z

Luogo di origine	SHANGHAI
Marca	KSTONE
Certificazione	ISO9000
Numero di modello	KSC4-30WY/20-400Z
Quantità di ordine minimo	1
Prezzo	$30000-$40000
Imballaggi particolari	Cartone / scatola di legno
Tempi di consegna	60 giorni
Termini di pagamento	T/T
Capacità di alimentazione	10 al anno

Contattami per campioni gratuiti e coupon.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, offriamo assistenza online 24 ore su 24.

Dettagli

Pressione iniziale di recupero	0 ~ 5mpa	Pressione finale di recupero (residuo)	≤-0,1MPa
Ripristino spostamento del compressore principale (privo di olio domestico)	30 m³/h	Pressione di ricarica	-0,1 ~ 0.8MPA
Velocità di ricarica media	≥10 m³/h	Pompaggio a vuoto	Tasso: 63 m³/h
Evidenziare	Dispositivo di recupero C4f7n 400L , Dispositivo di recupero C4f7n Touchscreen automatico , Dispositivo di recupero C4f7n GIS 110-550KV

Lasciate un messaggio

Descrizione di prodotto

Dispositivo di recupero C4f7n ad alta pressione 30m³/H 400L Stoccaggio GIS 110-550KV Touchscreen automatico [KSC4-30WY/20-400Z]

Campo di applicazione

La "C4" specificata in questo manuale si riferisce al gas misto C4, tipicamente con una proporzione di C4 inferiore al 10%. La pompa a vuoto configurata in questo dispositivo serve solo per l'evacuazione della tubazione dell'apparecchiatura; se necessario, è possibile configurare un'unità a vuoto più grande.

Questo dispositivo è adatto per il recupero, la purificazione e il riempimento di gas misto C4 in uffici di fornitura di energia, centrali elettriche, sottostazioni di trasmissione, impianti di produzione di interruttori ad alta tensione, istituti di ricerca elettrica e società di ingegneria elettrica. È particolarmente applicabile per l'installazione e la manutenzione in loco di GIS (Gas Insulated Switchgear) da 110KV～550KV.

I. Standard di riferimento per la progettazione e la produzione

Condizioni tecniche per il dispositivo di recupero del gas esafluoruro di zolfo — DL/T 662-2009
Specifiche tecniche per il dispositivo di recupero, riempimento e trattamento SF6 — Q/GDW 470-2010
Esafluoruro di zolfo industriale — GB/T 12022-2006
Requisiti di sicurezza per pompe a vuoto — GB 22360-2008
Recipienti a pressione — GB 150.1~150.4-2011
Acustica—Determinazione dei livelli di potenza sonora delle sorgenti di rumore utilizzando la pressione sonora—Metodo semplice utilizzando una superficie di misurazione avvolgente su un piano riflettente — GB/T 3768-1996
Targhette — GB/T 13306-2011
Condizioni tecniche generali per l'imballaggio di prodotti meccanici ed elettrici — GB/T 13384-2008
Codice di progettazione per la distribuzione di apparecchiature elettriche di apparecchiature elettriche generali — GB 50055-2011
Requisiti di sicurezza per apparecchiature elettriche per misurazioni, controllo e uso in laboratorio—Parte 1: Requisiti generali — GB 4793.1-1995
Apparecchiature elettriche di macchinari industriali—Parte 1: Condizioni tecniche generali — GB 5226.1-2008
Indicatori grafici per imballaggio, stoccaggio e trasporto — GB/T 191-2008

II. Funzioni e caratteristiche principali

Funzioni generali

Il dispositivo supporta il pompaggio sottovuoto, la misurazione del vuoto, il recupero C4, il caricamento C4 e lo stoccaggio C4.

Sistema di recupero

Componente principale: compressore ad alta pressione senza olio, con design strutturale raffreddato ad aria per l'intero sistema.
Dispositivi di protezione: riduttori di pressione e elettrovalvole assistite da magneti sono configurati all'ingresso e all'uscita del sistema di recupero per prevenire danni dovuti alla pressione di ingresso/uscita che supera il limite consentito del compressore.

Sistema di pompaggio sottovuoto

Tipo di pompa: pompa a vuoto a palette a collegamento diretto, caratterizzata da dimensioni ridotte, assenza di fumi/gocciolamento/perdite di olio e vuoto limite di 10 Pa.
Dispositivo anti-riflusso dell'olio: impedisce all'olio della pompa di rifluire nell'interruttore durante improvvisi blackout o arresti.
Manometro a vuoto: manometro a vuoto digitale ad alta precisione per una misurazione accurata del vuoto, facile da usare.
Applicazioni: evacuazione del dispositivo stesso, attivazione sottovuoto dei filtri ed evacuazione delle apparecchiature elettriche (unità a vuoto più grande opzionale).

Sistema di purificazione

Filtri: filtro antipolvere, filtro di essiccazione e filtro per prodotti di decomposizione ad alta precisione importati, che controllano le dimensioni delle particelle di polvere del gas al di sotto di 1 μm e il contenuto di umidità al di sotto di 40 ppm.
Tecnologia di rigenerazione: rigenerazione con attivazione termica sottovuoto, che consente al sistema di essiccazione di rigenerarsi autonomamente senza smontaggio o sostituzione dell'elemento filtrante.

Sistema di caricamento

Supporta il riempimento di gas C4 tramite bilanciamento della pressione o pressurizzazione a compressione, con gli utenti in grado di scegliere in base alle condizioni reali.

Sistema di controllo elettrico

Componenti: componenti elettrici di marca con funzioni di protezione per l'inversione della sequenza di fase, perdite, perdita di fase, surriscaldamento e relè termici.
Design: controllo a più stadi per prevenire danni alle apparecchiature dovuti a errori di funzionamento; protezione della sequenza di fase personalizzata con tensione di tenuta di 500 V per un'elevata affidabilità.

Sistema di sicurezza

Tripli dispositivi di protezione della pressione per la prevenzione di esplosioni e danni.
Messa a terra: dotato di bulloni di messa a terra di sicurezza per una facile messa a terra.
Struttura: design a scatola chiusa per isolare gli operatori dai macchinari interni, fornendo protezione antipolvere, impermeabile e di riduzione del rumore.

Sistema di tubazioni

Tubi: tubi in rame rosso di alta qualità con spessore della parete ≥1,6 mm, disposti orizzontalmente e verticalmente.
Connessioni: connettori in rame rosso utilizzati per la saldatura in tutte le curve e giunti (non semplici curve allungate), con saldatura impregnata d'argento per elevata resistenza e tenacità, garantendo l'assenza di perdite.

Sistema di stoccaggio

Serbatoi di stoccaggio del gas: progettati, fabbricati e testati secondo GB 150 Recipienti a pressione in acciaio, ciascuno con un numero di certificato univoco rilasciato dalle autorità nazionali.
Accessori: manometri standard e visualizzazione digitale della pressione C4.

Sistema operativo

Controllo: automazione PLC completa con touchscreen a colori da 15 pollici.
Interfaccia: interfaccia operativa grafica con diagrammi schematici integrati del processo di recupero, che supporta il funzionamento automatico con un tasto e il funzionamento manuale facendo clic sulla grafica del dispositivo nello schema.
Sicurezza: protezione completa contro errori di funzionamento, con indicazione di guasto in tempo reale e guida alla risoluzione dei problemi; modalità lingua cinese disponibile.
Diagramma del sistema del dispositivo di recupero automatico C4

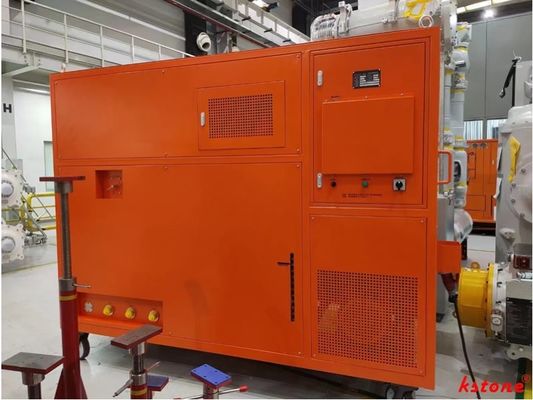

Struttura: l'intera macchina è dotata di un guscio protettivo metallico chiuso, con porte e finestre di manutenzione riservate. Ruote universali di grande diametro sono installate nella parte inferiore per un facile spostamento e travi trasversali ad alta resistenza consentono il sollevamento con carrello elevatore. Alette di sollevamento rimovibili sono montate sui quattro angoli della parte superiore per un comodo sollevamento.

III. Parametri di prestazione del dispositivo

Tipo	Ad alta pressione, raffreddato ad aria, mobile
Recupero	- Pressione iniziale: 0~5MPa - Pressione finale (residua): ≤-0,1MPa - Cilindrata compressore principale (senza olio domestico): 30m³/h
Caricamento	- Pressione di carica: -0,1~0,8MPa - Velocità di carica media: ≥10 m³/h
Pompaggio sottovuoto	- Portata di pompaggio: 63 m³/h - Marca: Laifushi
Tasso di perdita annuale	≤0,5%
Qualità del gas C4	- Umidità: ≤40ppmV - Contenuto di olio: Nessuno - Dimensione delle particelle di polvere: ≤0,2μm
Contenitore di stoccaggio	- Modalità di stoccaggio: Gassosa - Volume: 400L (personalizzabile)
Misurazione del vuoto	Manometro a vuoto digitale elettronico
Filtro di essiccazione	Ricaricabile e rigenerabile
Modalità operativa	Automatico, con touchscreen ≥15 pollici
Alimentazione	Trifase 3Φ 380V/50Hz
Rumore	≤70 dB(A)
Specifiche dell'interfaccia	DN20

1. Parti di ricambio e strumenti principali:

N. di serie	Nome	Specifiche del modello	Quantità
1	Tubo flessibile per gas ad alta pressione	Tubo in gomma DN20, 10 m, con connettori autosigillanti DN20 su entrambe le estremità	1 pz
2	Tubo flessibile per inscatolamento ad alta pressione	Corazzato DN8, 5 m, con valvola a sfera, connettore per cilindro standard cinese e adattatore per dispositivo di recupero	1 pz
4	Avvolgicavo	Cavo di alimentazione in rame a 4 conduttori (10 m, diametro del filo configurato dall'alimentazione del dispositivo)	1 set
5	Strumenti speciali	1×Chiave DN20, 1×Adattatore filettato maschio M36×2 a filettatura femmina M20×1,5	1 set
6	Scatola accessori	Per chiavi inglesi, connettori, ecc.	1 pz

2. Parametri di prestazione dei componenti principali

Componente	Parametri	Valore
Compressore SF6	- Tipo: lubrificazione senza olio, raffreddato ad aria - Cilindrata teorica: 30 m³/h - Pressione di scarico massima: 5 MPa - Pressione di scarico consentita: 4,7 MPa - Pressione di aspirazione minima: 53 kPa - Pressione di aspirazione massima: 0,2 MPa - Temperatura di scarico massima: 130℃ - Potenza: 11 kW - Alimentazione: 3Φ 380V 50Hz	- - -
Pompa a vuoto a collegamento diretto (Laifushi)	- Portata di pompaggio: 63 m³/h - Vuoto limite: ≤10 Pa - Lubrificante: PRO100 - Potenza: 2,2 kW - Alimentazione: 3Φ 380V 50Hz	- - -
Contenitore (acciaio al carbonio domestico)	- Categoria: Classe II - Pressione di progetto: 5 MPa - Temperatura di progetto: 100℃ - Volume: 400L	- - -
Manometro a vuoto digitale	Domestico	- - -
Valvola	American TONE	- - -
Compressore a vuoto	Domestico	20 m³/h
PLC	Yiwei	- - -
Touchscreen	Condizione di lavoro Kunlun	- - -

3m-novec-4710-gas-isolante

Introduzione

3M™ Novec™ 4710 Gas isolante è un'alternativa sostenibile all'esafluoruro di zolfo (SF6) per apparecchiature elettriche

isolamento e applicazioni di estinzione dell'arco. Offre eccellenti proprietà dielettriche, un'ampia gamma di funzionamento

temperature e riduzioni significative degli impatti ambientali rispetto a SF6. Il gas Novec 4710 non è

infiammabile e ha un ampio margine di sicurezza per i lavoratori se utilizzato come progettato per le applicazioni previste. Questo

SF6 l'alternativa ha anche importanti proprietà ambientali come il basso potenziale di riscaldamento globale (GWP) quando

miscelato con gas inerti e potenziale di riduzione dell'ozono (ODP) pari a zero. Il gas Novec 4710 in forma pura ha un relativo

resistenza dielettrica due volte superiore a SF6 a una data pressione.

Oil 20 dicembre 2022, 3M ha annunciato che cesserà la produzione di 58 prodotti a base di sostanze per/poli-fluoroalchiliche (PFAS), tra cui perfluoroisobutironitrile (C4F7N, 3M Novec 4710) e perfluoropentanone (C5F10, 3M Novec 5110)

entro la fine del 2025 per ridurre o eliminare l'impatto dei PFAS sul clima, sull'ambiente e sulla salute ecologica.KSTONE
