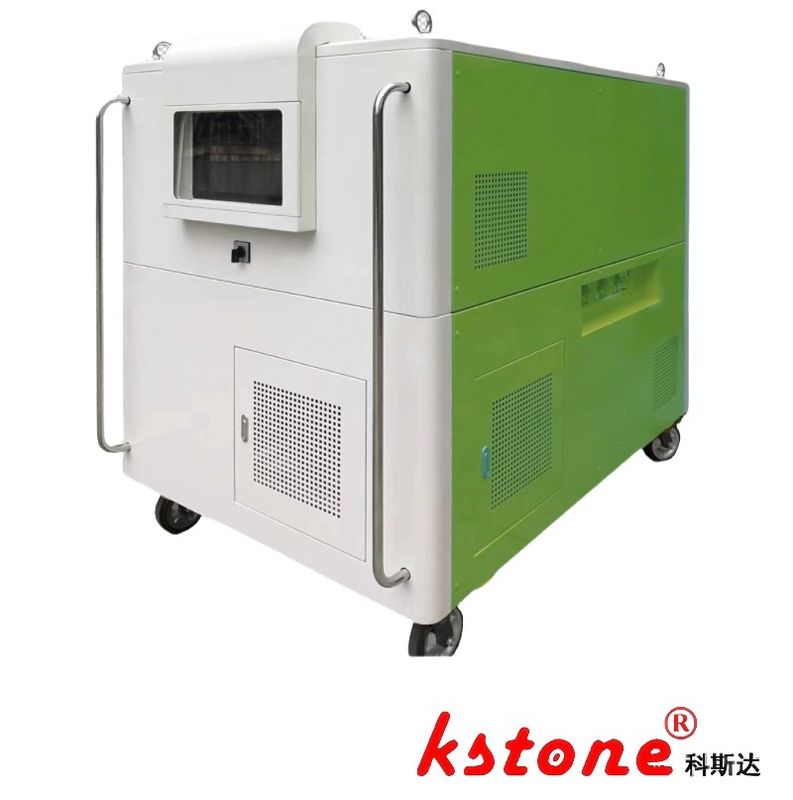

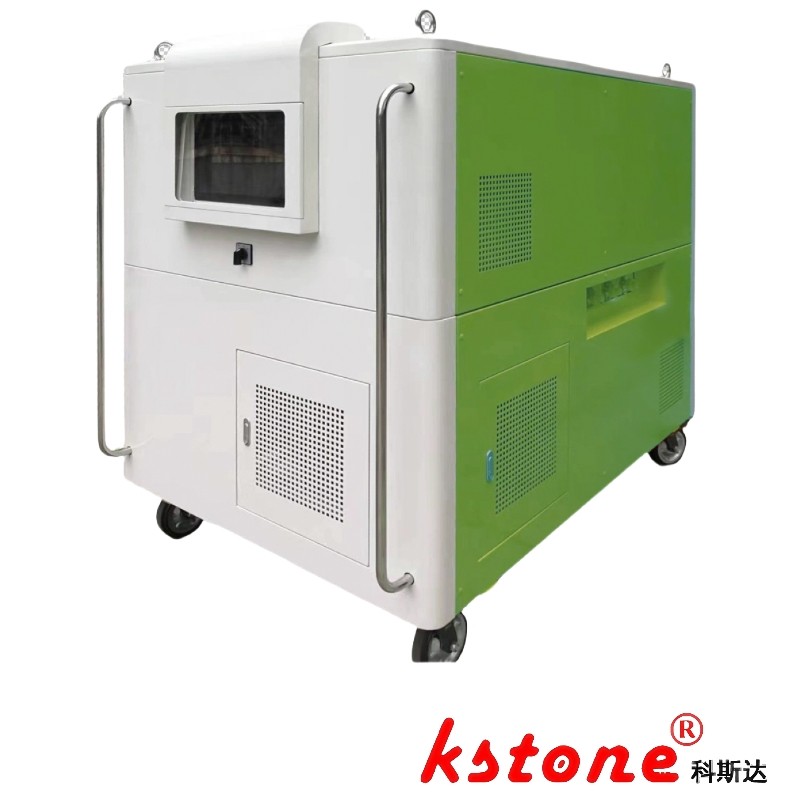

SF6 N2 C4F7N Dispositivo di miscelazione del sistema di miscelazione dei gas di grado industriale
| Luogo di origine | SHANGHAI |
|---|---|
| Marca | KSTONE |
| Certificazione | ISO9000 |
| Numero di modello | KSLF-28/30WY20/NZ |
| Quantità di ordine minimo | 1 |
| Prezzo | $2000-$100000 |
| Imballaggi particolari | Cartone / scatola di legno |
| Tempi di consegna | 60 giorni |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 100 |
Dettagli
| Evidenziare | Sistema di miscelazione dei gas SF6,Sistema di miscelazione dei gas C4F7N,Dispositivo di miscelazione dei gas SF6 |
||
|---|---|---|---|
Descrizione di prodotto
Sistema di miscelazione gas KSLF-28/30WY20/NZ – Soluzione di miscelazione SF6/N2/C4F7N
Panoramica del sistema
kstone è un produttore raccomandato di apparecchiature per gas misti per China State Grid, secondo il documento 2022 (290).
Questa unità di miscelazione gas di grado industriale è progettata per il gonfiaggio di miscele SF6/N2, supportando applicazioni come la miscelazione SF6/CF4, SF6/ARIA e C4F7N/CO2. Con una capacità di miscelazione di 10Nm³/h, è ottimizzata per le iniziative ambientali di State Grid China, come il gas con rapporto 3:7 SF6/N2 per sistemi GIS. Il dispositivo integra funzioni di pompaggio del vuoto, miscelazione precisa del gas e carica tramite un sistema di compressori a pistoni, un modulo di filtrazione e valvole di controllo intelligenti.
Tabella di configurazione tecnica
| Componente | Compressore SF6 | Compressore N2 | Compressore di carica gas misto |
|---|---|---|---|
| Tipo | A pistoni raffreddato ad aria | A pistoni raffreddato ad aria | A pistoni raffreddato ad aria |
| Portata teorica | 14 m³/h | 14 m³/h | 30 m³/h |
| Pressione massima di scarico | 2 MPa | 2 MPa | 5 MPa |
| Pressione di lavoro ammissibile | 1 MPa | 1 MPa | 1 MPa |
| Intervallo di pressione di aspirazione | 53 kPa ~ 0,5 MPa | 53 kPa ~ 0,5 MPa | 53 kPa ~ 0,5 MPa |
| Temperatura massima di scarico | 130°C | 130°C | 130°C |
| Sistema di lubrificazione | Senza olio | Senza olio | Senza olio |
| Potenza nominale | 2,2 kW (3Φ 380V 50Hz) | 2,2 kW (3Φ 380V 50Hz) | 11 kW (3Φ 380V 50Hz) |
| Pompa per vuoto | Portata di pompaggio 54 m³/h | - | - |
| Vuoto limite | ≤10 Pa (lubrificato ad olio PRO-200) | - | - |
Capacità operative
- Precisione di miscelazione gas: Raggiunge una tolleranza del rapporto 3:7 SF6/N2 entro ±0,5%
- Applicazioni ambientali: Supporta miscele di gas a basso GWP per interruttori GIS
- Funzioni del sistema: Pompaggio del vuoto (≤10Pa), miscelazione dinamica del gas, carica ad alta pressione (fino a 5MPa)
Specifiche dell'attrezzatura
| Parametro | Specifiche |
|---|---|
| Codice modello | KSLF-28/30WY20/NZ |
| Capacità di miscelazione nominale | 30 m³/h |
| Miscele di gas applicabili | SF6/N2, SF6/CF4, C4F7N/CO2, ecc. |
| Sistema di controllo | Basato su PLC con interfaccia touchscreen |
| Precisione di filtrazione | 0,1μm (particolato) / 3ppm (umidità) |
| Dimensioni (L*P*A) | 1800*1000*1500mm |
| Alimentazione | 3Φ 380V 50Hz, totale 15,4kW |
