SF6 N2 C4F7N Dispositivo di miscelazione del sistema di miscelazione dei gas di grado industriale

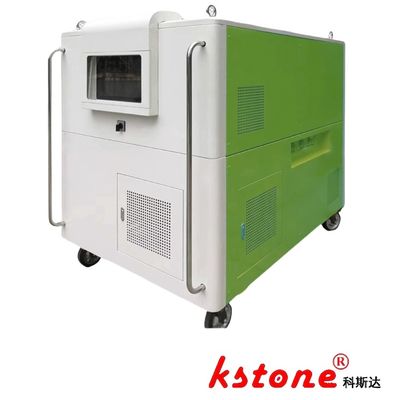

Grande immagine : SF6 N2 C4F7N Dispositivo di miscelazione del sistema di miscelazione dei gas di grado industriale

Dettagli:

Luogo di origine:	SHANGHAI
Marca:	KSTONE
Certificazione:	ISO9000
Numero di modello:	KSLF-28/30WY20/NZ

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	$2000-$100000
Imballaggi particolari:	Cartone / scatola di legno
Tempi di consegna:	60 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	100

Contatto

Descrizione di prodotto dettagliata

Capacità di miscelazione nominale:	10 nm³/h	Miscele di gas applicabili:	SF6/N2, SF6/CF4, C4F7N/CO2, ecc.
Sistema di controllo:	Basato su PLC con interfaccia touchscreen	Precisione di filtrazione:	0,1μm (particolato) / 3ppm (umidità)
Dimensioni (L × W × H):	1800 × 1000 × 1500 mm	Alimentazione elettrica:	3φ 380V 50Hz, totale 15,4kW
Evidenziare:	Sistema di miscelazione dei gas SF6 , Sistema di miscelazione dei gas C4F7N , Dispositivo di miscelazione dei gas SF6

Sistema di miscelazione dei gas KSLF-28/30WY20/NZ SF6/N2/C4F7N Soluzione di miscelazione

Visualizzazione del sistema

Kstoneè un produttore raccomandato di apparecchiature a gas misto per la rete statale cinese, secondo il documento 2022 (290).

Questa unità di miscelazione di gas di livello industriale è progettata per il gonfiamento della miscela SF6/N2, supportando applicazioni come la miscelazione di SF6/CF4, SF6/AIR e C4F7N/CO2.E' ottimizzato per le iniziative ambientali della rete statale cineseIl dispositivo integra pompaggio a vuoto, miscelazione precisa dei gas e funzioni di ricarica tramite un sistema di compressore a pistoni, modulo di filtrazione,e valvole di controllo intelligenti.

Tabella di configurazione tecnica

Componente	Compressore SF6	Compressore di N2	Compressore di carica a gas misto
Tipo	Piston raffreddato ad aria	Piston raffreddato ad aria	Piston raffreddato ad aria
Tasso di flusso teorico	14 m3/h	14 m3/h	30 m3/h
Max. Pressione di scarico	2 MPa	2 MPa	5 MPa
Pressione di lavoro ammissibile	1 MPa	1 MPa	1 MPa
Intervallo di pressione di aspirazione	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa
Temperatura di scarico massima	130°C	130°C	130°C
Sistema di lubrificazione	di larghezza superiore a 30 cm	di larghezza superiore a 30 cm	di larghezza superiore a 30 cm
Classificazione di potenza	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 kW (3Φ 380V 50Hz)
Pompa a vuoto	54 m3/h di pompaggio	-	-
Il vuoto finale	≤ 10 Pa (lubrificato con olio PRO-200)	-	-

Capacità operative

Precisione di miscelazione dei gas: raggiunge una tolleranza del rapporto 3:7 SF6/N2 entro ±0,5%
Applicazioni ambientali: supporta miscele di gas a basso GWP per gli apparecchi di commutazione GIS
Funzioni del sistema: pompaggio a vuoto (≤10Pa), miscelazione dinamica dei gas, carica ad alta pressione (fino a 5MPa)

Specificativi delle apparecchiature

Parametro	Specificità
Codice modello	KSLF-28/30WY20/NZ
Capacità nominale di miscelazione	10 Nm3/h
Miscele di gas applicabili	SF6/N2, SF6/CF4, C4F7N/CO2, ecc.
Sistema di controllo	PLC con interfaccia touchscreen
Precisione di filtrazione	0.1μm (particelle) / 3ppm (umidità)
Dimensioni (L×W×H)	1800 × 1000 × 1500 mm
Fornitore di energia	3Φ 380V 50Hz, totale 15,4kW
